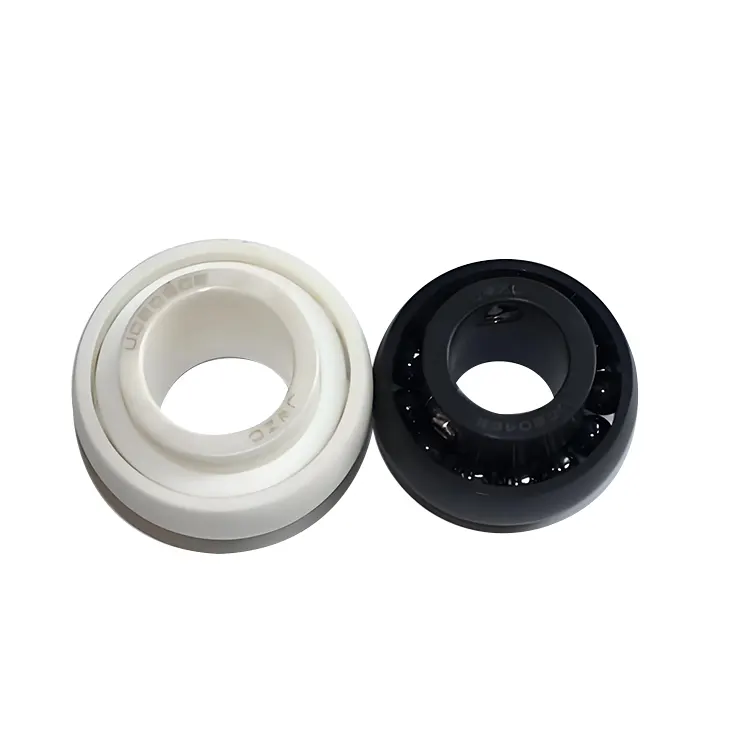

Hybrid Keramikeinsatzkugellager

Komel ist eine Art externer Ballkeramik -Hybridkugellager, mit dem zwei Keramik- und Stahllagerflächen hergestellt werden.

Rollingelemente: Sie bestehen normalerweise aus Keramikmaterialien. Gemeinsame Keramikmaterialien umfassen Siliziumnitrid (Si₃n₄), Siliziumkarbid (SIC) usw. Diese Keramikrollelemente weisen bemerkenswerte Eigenschaften wie hohe Härte, niedrige Dichte, starke Verschleißresistenz, gute chemische Stabilität und hohe Temperaturbeständigkeit auf. Im Vergleich zu herkömmlichen Stahlrollelementen sind keramische Rollelemente leichter und haben ein kleineres Trägheitsmoment. Während des Hochgeschwindigkeitsbetriebs können sie die Zentrifugalkraft und die Reibungswärmeerzeugung effektiv reduzieren, wodurch die operative Stabilität und die Lebensdauer der Lager verbessert werden.

Die inneren und äußeren Ringe bestehen in der Regel aus Lagerstahl. Das Lagerstahl hat eine gute Festigkeit und Zähigkeit und kann relativ große Lasten standhalten, was eine zuverlässige Stützstruktur für die Lager liefert. Diese Kombination aus Keramik-Rollelementen und inneren Stahl- und Außenringen verleiht den jeweiligen Vorteilen von Keramikmaterialien und Metallmaterialien das volle Spiel, was nicht nur die hohe tragende Kapazität der Lager sicherstellt, sondern auch ihre Hochgeschwindigkeitsleistung und ihren Verschleißfestigkeit verbessert.

Die Funktion des Käfigs besteht darin, die Keramik -Rollelemente gleichmäßig zu trennen und sie zu ordnungsgemäß auf den Rennwegen zu führen. Zu den Materialien des Käfigs gehören normalerweise technische Kunststoffe (wie Polytetrafluorethylen) und Metalle (wie Edelstahl). Der Kunststoffkäfig des technischen Kunststoffs hat leicht an Gewicht und hat einen kleinen Reibungskoeffizienten, der den Laufbeständigkeit der Lager weiter verringern kann. Der Metallkäfig hat dagegen eine hohe Festigkeit und Steifheit und ist für Arbeitsbedingungen mit hohen Lasten und hohen Geschwindigkeiten geeignet.

Diese Lager weisen Eigenschaften wie eine gute Selbstausrichtung, hervorragende Hochgeschwindigkeitsleistung, relativ hohe tragende Kapazität und Beständigkeit gegen Verschleiß und Korrosion auf. Sie werden häufig im industriellen Bereich, im neuen Energiefeld, im Bereich der Luft- und Raumfahrt, im Bereich des medizinischen Geräts, in der Food and Beverage Field und im Semiconductor Manufacturing -Feld eingesetzt.

Parameter (Spezifikation)

Suffixe

Materialsuffix

H: Es zeigt Keramikkugeln an. Zum Beispiel repräsentiert 6205 - H ein tiefes Rillenkugellager von Modell 6205 mit Keramikkugeln als rollende Elemente.

T: Es kann auf einen Käfig aus Keramikmaterial hinweisen. Wenn es sich um das kombinierte Suffix "HT" handelt, bedeutet dies, dass das Lager sowohl Keramikkugeln als auch einen Keramikkäfig hat.

Toleranz -Suffix

P4: Es zeigt an, dass die Toleranzqualität des Lagers dem ISO 4 -Level -Standard entspricht. Es gehört zu einer hohen Präzisionsqualität und wird normalerweise in Geräten mit hohen Präzisionsanforderungen wie den Spindeln der Präzisionsmaschinenmaschinen verwendet.

P5: Die Toleranzqualität entspricht dem ISO 5 - Level Standard. Seine Präzision ist geringfügig niedriger als die von P4 und wird auch in einigen Industriegeräten mit bestimmten Präzisionsanforderungen weit verbreitet.

Clearance -Suffix

C3: Es zeigt an, dass die radiale Räumung des Lagers größer ist als die Standardfreiheit. Es ist für Situationen geeignet, in denen das Lager während des Betriebs eine erhebliche thermische Ausdehnung erzeugt und verhindern wird, dass das Lager aufgrund der thermischen Ausdehnung eingreift.

C4: Die Freigabe ist größer als die von C3. Es wird häufig bei hohen Temperaturen, hohen Geschwindigkeit oder hohen Lastarbeitsbedingungen verwendet.

CM: Es repräsentiert die Freigabe für Motoren, die ein spezielles Freigabebereich für Geräte wie Motoren mit hohen Anforderungen an Schwingung und Rauschen darstellt.

Versiegelungssuffix

Z: Es zeigt an, dass das Lager auf einer Seite eine Staubbedeckung aufweist, die verhindern kann, dass Staub und andere Verunreinigungen in das Lager eintreten.

ZZ: Das bedeutet, dass das Lager auf beiden Seiten Staubbezüge hat.

RS: Es zeigt an, dass das Lager einen Kontakt hat - Geben Sie Gummiversiegel auf einer Seite ein. Der Versiegelungseffekt ist gut, was Schmierölleckage und das Eindringen von externen Verunreinigungen verhindern kann, aber ein bestimmtes Reibdrehmoment erhöht.

2RS: Dies bedeutet, dass das Lager Kontakt auf beiden Seiten enthält.

Anwendung

Industriegebiet:In groß angelegten Industriemaschinen wie Bergbaumaschinen, Hochleistungsmaschinen und Textilmaschinen können hybride Keramik-Einsatzkugellager aufgrund ihrer Selbstausrichtung und Verschleißfunktion und korrosionsresistenter Eigenschaften, die sich an harte Arbeitsumgebungen und die definierten Deformation der Wellen, die stabilen Operationen, die stabilen Operationen, die stabilen Operationen, die stabilen Operationen, die Ausrüstungspflicht, die stabilen Operationen, die Ausrüstungspflicht, die Ausrüstung, die Ausrüstung, die Ausrüstung. Beispielsweise müssen die Lager in Geräten wie Brecher und Ballmühlen in Minen enormen Aufpralllasten und harten Arbeitsumgebungen standhalten, und hybride Keramikeinsatzkugellager können diese Herausforderungen effektiv bewältigen.

Neues Energiefeld:In Windturbinengenerator -Sets können sie in Schlüsselkomponenten wie der Hauptwelle und dem Getriebe verwendet werden. Während des Betriebs einer Windkraftanlage ist die Welle komplexe Belastungen und Vibrationen ausgesetzt. Die Selbstausrichtung und hohe Tragfähigkeit von Hybridkeramik-Einsatzkugellagern kann sich an die Verformung der Schacht unter verschiedenen Arbeitsbedingungen der Windkraftanlage anpassen, die Zuverlässigkeit und die Lebensdauer der Geräte verbessern und die Wartungskosten verringern.

Luft- und Raumfahrtfeld: In einigen Komponenten von Flugzeugmotoren und Flugzeugen sind die Anforderungen an die Leistung und Zuverlässigkeit von Lagern extrem hoch. Die Eigenschaften von hybriden Keramikkugellagern wie geringer Dichte, hoher Leistung, Selbstausrichtung und Korrosionswiderstand ermöglichen es ihnen, die strengen Anforderungen des Luft- und Raumfahrtfelds zu erfüllen und den normalen Betrieb der Ausrüstung sicherzustellen. Beispielsweise müssen im Fahrradsystem eines Flugzeugs die Lager eine gute Betriebsleistung aufrechterhalten und enorme Aufprallkräfte standhalten, und hybriden Keramikeinsatzkugellager können diese Anforderung gut erfüllen.

Fachgebiet medizinische Geräte:In medizinischen Geräten wie CT -Scannern und zahnärztlichen Operationsgeräten sind Lager mit hoher Präzision, geringem Rauschen und keine Verschmutzung erforderlich. Die Niedrigfriktion, die hohe Verringerung und die korrosionsresistenten Eigenschaften von Hybridkeramik-Einsatzkugellagern können die besonderen Anforderungen der medizinischen Geräte erfüllen und den normalen Betrieb der Ausrüstung und die Sicherheit der Patienten sicherstellen. Beispielsweise sind in einem zahnärztlichen Handstück die hohe Präzision und niedrige Rauschleistung der Lager entscheidend für den genauen Betrieb der Operation.

Lebensmittel-, Getränke- und Halbleiter -Produktionsfelder:In der Industrie für Lebensmittel- und Getränke können die ungiften und harmlosen Eigenschaften von Keramikmaterialien die Produktkontamination verhindern und die Hygiene-Standards der Lebensmittelindustrie erfüllen. Bei der Herstellung von Halbleiter können seine hohe Präzision, niedrige Verschmutzung und Korrosionsbeständigkeit die strengen Anforderungen des Produktionsprozesses für die Geräte erfüllen und die Präzision und Qualität der Chipherstellung sicherstellen. Während des Herstellungsprozesses von Halbleiterchips sind beispielsweise die Anforderungen an die Sauberkeit der Geräte extrem hoch, und der hybride Keramikeinsatzkugellager kann die Kontamination effektiv verhindern und den reibungslosen Fortschritt der Produktion sicherstellen.
