Was ist ein Druckmaschinen-Pendelrollenlager?

In diesem umfassenden Leitfaden untersuchen wir die detaillierten Mechanismen, Anwendungen und Vorteile vonPendelrollenlager für Druckmaschinen. Dieser Artikel richtet sich an technische Fachleute, Maschinenbediener und Beschaffungsspezialisten und bietet Experteneinblicke darüber, warum diese Lager kritische Komponenten in Hochgeschwindigkeitsdruckvorgängen sind. Wir decken Leistungsmerkmale, Auswahlkriterien, Installations- und Wartungspraktiken sowie häufige Fehlermodi ab – unterstützt durch glaubwürdige Branchenquellen und EEAT-Prinzipien (Expertise, Erfahrung, Autorität und Vertrauenswürdigkeit).

Inhaltsverzeichnis

1. Was ist ein Druckmaschinen-Pendelrollenlager?
2. Wie funktioniert ein Pendelrollenlager in einer Druckmaschine?
3. Warum sollten Sie sich für Pendelrollenlager für Druckmaschinenanwendungen entscheiden?
4. Welche Spezifikationen sind bei der Auswahl der Lager am wichtigsten?
5. Was sind häufige Fehlermodi?
6. Wie kann die Lagerlebensdauer aufrechterhalten und verlängert werden?
7. Häufig gestellte Fragen

Was ist ein Druckmaschinen-Pendelrollenlager?

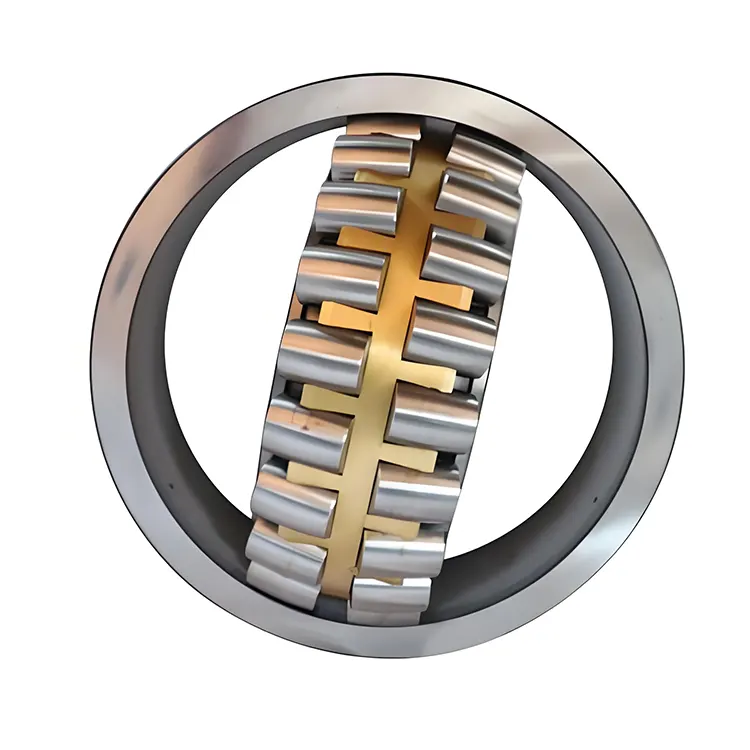

Ein Pendelrollenlager für Druckmaschinen ist eine Art Wälzlager, das speziell für die Bewältigung der anspruchsvollen Belastungen und Fehlausrichtungsbedingungen in industriellen Druckmaschinen entwickelt wurde. Im Gegensatz zu Rillenkugellagern, die mäßige Belastungen bewältigen, verfügen Pendelrollenlager über zwei Reihen symmetrischer Rollen, die es ihnen ermöglichen, hohe radiale Belastungen und mäßige axiale Belastungen aufzunehmen. Diese Eigenschaften machen sie ideal für die Hochleistungs-Hochgeschwindigkeitswalzen von Druckmaschinen wie Offsetdruckmaschinen, Flexodruckmaschinen und Tiefdruckmaschinen.

In Druckmaschinen müssen Lager unter Temperaturschwankungen, Verschmutzung, Vibration und Unwuchtbelastung zuverlässig funktionieren. Das Ergebnis sind Hochleistungslager, wie sie von Branchenführern wie z. B. hergestellt werdenKomel Bearing Co., Ltd.– bieten eine längere Haltbarkeit, verbesserte Schmierwege und ein optimiertes Käfigdesign, um die Betriebsstabilität und Effizienz in rauen Industrieumgebungen aufrechtzuerhalten.

Wie funktioniert ein Pendelrollenlager in einer Druckmaschine?

Pendelrollenlager bestehen aus folgenden Hauptkomponenten:

• Innenringmit zwei Laufbahnen.
• Außenringmit sphärischer Laufbahn.
• Rollengeformt wie Fässer, um Lasten zu verteilen.
• Käfigdas die Rollen führt und den Abstand aufrechterhält.

Durch die sphärische Laufbahn des Außenrings kann das Lager Wellenfehlausrichtungen ausgleichen, ohne die Belastung wesentlich zu erhöhen. In Druckmaschinen ist diese Funktionalität aufgrund geringfügiger Abweichungen durch hohe Geschwindigkeiten, breite Bahnspannungen und Walzenexzentrizitäten unerlässlich.

Lager werden mit Schmierung (Fett oder Öl) betrieben, wodurch Reibung und Verschleiß reduziert werden. Eine optimale Schmierung sorgt für eine geringere Wärmeentwicklung – ein häufiges Problem bei Hochgeschwindigkeitspressen.

Warum sollten Sie sich für Pendelrollenlager für Druckmaschinenanwendungen entscheiden?

Pendelrollenlager bieten gegenüber alternativen Lagern in Hochleistungsdruckanwendungen mehrere Vorteile:

Aufgrund dieser Vorteile werden Pendelrollenlager dort bevorzugt, wo Langlebigkeit, Lasthandhabung und robuste Leistung geschäftskritisch sind.

Welche Spezifikationen sind bei der Auswahl der Lager am wichtigsten?

Die Auswahl des richtigen Lagers für eine Druckmaschine erfordert die Analyse:

1. Lastrichtung und -stärke:Radiale versus axiale Komponente.
2. Betriebsgeschwindigkeit:Hohe Drehzahlen erfordern Präzisionstoleranzklassen.
3. Fehlausrichtungstoleranz:Fähigkeit, Montagefehler zu ertragen.
4. Materialqualität:Wärmebehandelter Stahl, Keramikelemente oder Hybridoptionen.
5. Abdichtung und Abschirmung:Schutz vor Staub, Tintennebel und Lösungsmitteleinwirkung.

Hochpräzise Lager entsprechen häufig den von der International Organization for Standardization (ISO) und der American Bearing Manufacturers Association (ABMA) festgelegten Standards, die Branchenleistungsmaßstäbe festlegen. Die Auswahl von Lagern, die zum Arbeitszyklus der Presse passen, garantiert höchste Effizienz und reduzierte Ausfallzeiten.

Was sind häufige Fehlermodi?

Das Verständnis häufiger Lagerausfallarten hilft, kostspielige Ausfallzeiten zu vermeiden. Typische Probleme sind:

• Ermüdungsabplatzungen:Verursacht durch Metallermüdung aufgrund wiederholter Belastungszyklen.
• Schmierungsfehler:Zu wenig oder verunreinigter Schmierstoff beschleunigt den Verschleiß.
• Schäden durch Fehlausrichtung:Überbeanspruchte Rollen durch übermäßige Fehlausrichtung.
• Korrosion:Chemischer Angriff durch Tinten und Reinigungslösungsmittel.

Zur Schadensbegrenzung gehören geeignete Schmierpläne, Dichtungslösungen und regelmäßige Inspektionen. Laut SKF ist falsche Schmierung eine der Hauptursachen für Lagerausfälle in Industriemaschinen. (Quelle: SKF Lagerhandbuch, 2019)

Wie kann die Lagerlebensdauer aufrechterhalten und verlängert werden?

Wartungspraktiken haben erheblichen Einfluss auf die Lebensdauer von Lagern. Betrachten Sie die folgenden Schritte:

• Routineinspektion:Visuelle Kontrollen auf ungewöhnliche Geräusche, Hitze oder Vibrationen.
• Schmierschema:Verwenden Sie in den richtigen Abständen die vom Hersteller angegebenen Fette/Öle.
• Ausrichtungsprüfungen:Stellen Sie sicher, dass Wellen und Gehäuse innerhalb der Toleranz liegen.
• Umweltkontrolle:Minimieren Sie Kontaminationen durch wirksame Dichtungen.

Kompetente Wartungsteams verfolgen Verschleißmuster und nutzen Zustandsüberwachungstechnologien wie Ultraschall oder Vibrationsanalyse, um potenzielle Ausfälle vorherzusagen, bevor sie auftreten.

Häufig gestellte Fragen

Was unterscheidet ein Pendelrollenlager von anderen Lagertypen?

Ein Pendelrollenlager verfügt über zwei Reihen tonnenförmiger Rollen und eine sphärische Außenlaufbahn, die es ihm ermöglicht, höhere Radiallasten und einige Axiallasten zu bewältigen und gleichzeitig Wellenfehlausrichtungen auszugleichen – im Gegensatz zu Kugel- oder Zylinderlagern, die möglicherweise nur eine begrenzte Last- oder Ausrichtungsfähigkeit haben.

Wie wirkt sich eine Fehlausrichtung auf die Leistung einer Druckmaschine aus?

Eine Fehlausrichtung in Druckmaschinen kann zu ungleichmäßigem Walzendruck, Druckfehlern, beschleunigtem Verschleiß, schlechter Lagerlebensdauer und erhöhter Vibration führen – was sich negativ auf die Produktqualität und die Geräteverfügbarkeit auswirkt.

Kann ich jedes Pendelrollenlager für eine Druckmaschine verwenden?

Nein. Die Lager müssen nach Belastbarkeit, Geschwindigkeit, Dichtungsdesign, Präzisionsklasse und Umweltbeständigkeit ausgewählt werden. Konsultieren Sie Herstellerspezifikationen und Anwendungsingenieure, um Ihre Druckanforderungen zu erfüllen.

Wie oft sollten Pendelrollenlager geschmiert werden?

Die Schmierpläne hängen von der Betriebsgeschwindigkeit, der Temperatur und dem Verschmutzungsgrad ab. Hochgeschwindigkeitsumgebungen oder stark verschmutzte Umgebungen erfordern möglicherweise eine häufigere Schmierung. Halten Sie sich immer an die Empfehlungen des Schmierstoffherstellers und Lagerlieferanten.

Was sind Anzeichen für einen drohenden Lagerausfall?

Ungewöhnliche Geräusche, übermäßige Vibrationen, Hitze und erhöhter Stromverbrauch sind häufige Anzeichen für Lagerprobleme. Eine frühzeitige Erkennung durch vorausschauende Wartungstools trägt dazu bei, katastrophale Ausfälle und ungeplante Ausfallzeiten zu verhindern.
