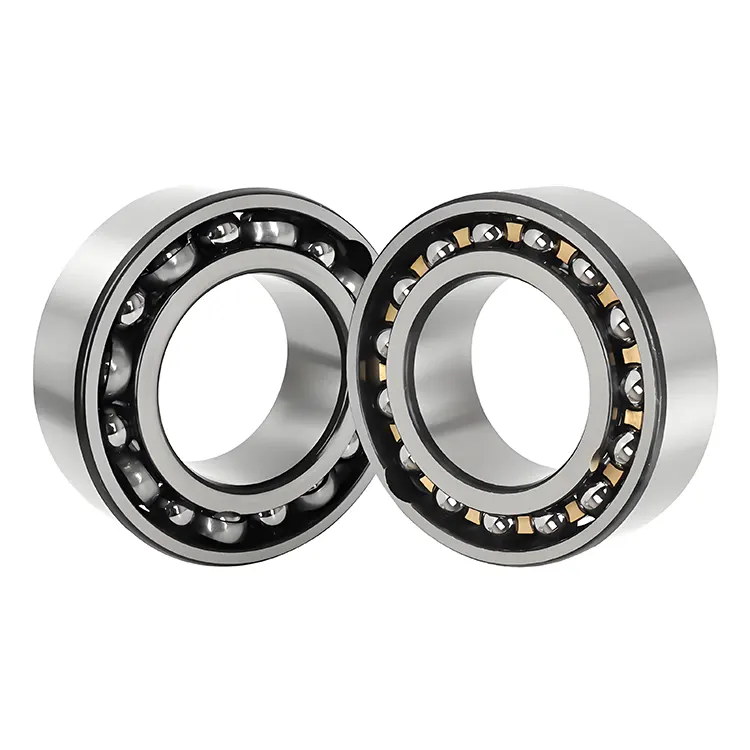

Die von Komel erzeugten Doppelreihe Deep Rillenkugellager bestehen aus einem inneren Ring, einem Außenring, zwei Reihen von Stahlkugeln und zwei Nylonkäfigen. Sie haben keine Kugellücken und eine kompakte Struktur. Unsere doppelte Reihe Deep Groove-Kugellager haben eine starke radiale Belastungskapazität: Die radiale Belastungskapazität beträgt etwa das 1,62-fache einer einzelnen Tiefenrillenkugellagerin derselben Größe, die für Hochlastszenarien geeignet ist. Es kann axiale Belastungen in beide Richtungen standhalten, aber die reine axiale Belastung überschreitet das 0,5 -fache der statischen Nennlast (d. H. ≤ 0,5 CO), sonst wird die Lebensdauer stark reduziert. Der zulässige Winkelfehler zwischen den inneren und den äußeren Ringen beträgt nur 2 Bogen Minuten, was zu Lärm, erhöhtem Verschleiß und verkürzter Lebensdauer führt.
|
Modellnummer |
Innendurchmesser |
Außendurchmesser |
Breite |
|
4200 ATN9 |
10 |
30 |
14 |
|
4201 ATN9 |
12 |
32 |
14 |
|
4202 ATN9 |
15 |
35 |
14 |
|
4203 ATN9 |
17 |
40 |
16 |
|
4204 ATN9 |
20 |
47 |
18 |
|
4205 ATN9 |
25 |
52 |
18 |
|
4206 ATN9 |
30 |
62 |
20 |
|
4207 ATN9 |
35 |
72 |
23 |
|
4208 ATN9 |
40 |
80 |
23 |
|
4209 ATN9 |
45 |
85 |
23 |
|
4210 ATN9 |
50 |
90 |
23 |
|
4211 ATN9 |
55 |
100 |
25 |
|
4212 ATN9 |
60 |
110 |
28 |
|
4213 ATN9 |
65 |
120 |
31 |
|
4214 ATN9 |
70 |
125 |
31 |
|
4215 ATN9 |
75 |
130 |
31 |
|
4216 ATN9 |
80 |
140 |
33 |
|
4217 ATN9 |
85 |
150 |
36 |
|
4218 ATN9 |
90 |
160 |
40 |
|
4220 ATN9 |
100 |
180 |
46 |
|
4301 ATN9 |
12 |
37 |
17 |
|
4302 ATN9 |
15 |
42 |
17 |
|
4303 ATN9 |
17 |
47 |
19 |
|
4304 ATN9 |
20 |
52 |
21 |
|
4305 ATN9 |
25 |
62 |
24 |
|
4306 ATN9 |
30 |
72 |
27 |
|
4307 ATN9 |
35 |
80 |
31 |
|
4308 ATN9 |
40 |
90 |
33 |
|
4309 ATN9 |
45 |
100 |
36 |
|
4310 ATN9 |
50 |
110 |
40 |
|
4311 ATN9 |
55 |
120 |
43 |
|
4312 ATN9 |
60 |
130 |
46 |
|
4313 ATN9 |
65 |
140 |
48 |
|
4314 ATN9 |
70 |
150 |
51 |
|
4315 ATN9 |
75 |
160 |
55 |
|
Suffix |
Bedeutung |
Beispiel |
|
Z |
Einstahlplattenstaubbedeckung (nicht kontaktischer, mäßiger Staubschutz) |
6203-Z |
|
2z |
Doppelstahlplattenstaubabdeckungen |
6008-2z |
|
Rz |
Einer Gummi-Dichtung mit niedrigem Rang (Nichtkontakt, gutes Öl/Staubwiderstand) |
6205-rz |
|
2RZ |
Doppelte Niedrigfriktionsdichtungen |
6302-2RZ |
|
RSL |
Einer-Niedrigfriktionsiegel (SKF-Design für kleine Größen) |
6004-RSL |
|
2RSL |
Doppelte Dichtungsdichtungen mit niedrigem Vorrang |
6206-2RSL |
|
Rsh |
Gummisiegel für einzelne Kontakte (höhere Reibung, ausgezeichneter Schutz) |
6303-rsh |
|
2RSH |
Doppelkontakt-Gummi-Dichtungen |
6207-2RSH |
|
Suffix |
Bedeutung |
Beispiel |
|
C0 |
Normaler Abstand (Standard, weggelassen) |
6200 |
|
C2 |
Räumung kleiner als normaler Klasse |
6305-C2 |
|
C3 |
Freigabe größer als die normale Klasse |
6008-C3 |
|
C4 |
Clearance größer als die C3 -Klasse |
6210-C4 |
|
C5 |
Maximale Freigabe |
6312-c5 |
|
Suffix |
Bedeutung |
Beispiel |
|
P0 |
Normale Genauigkeit (Standard, weggelassen) |
6203 |
|
P6 |
Höhere Genauigkeit als P0 (ISO -Klasse 6) |
6006-p6 |
|
P5 |
Hohe Genauigkeit (ISO -Klasse 5) |
6204-P5 |
|
P4 |
Ultrahohe Genauigkeit (ISO-Klasse 4, für Präzisionsgeräte) |
6302-p4 |
|
Suffix |
Bedeutung |
Beispiel |
|
M |
Messing solider Käfig (kugelgeführt) |
6205 m |
|
TB |
Phenol laminierter Rohrkäfig (innerer ringgeführt) |
6303-TB |
|
L |
Lichtlegungskäfig |
6007-l |
|
Suffix |
Bedeutung |
Beispiel |
|
N |
Außenring mit Looking Groove |
6206-N |
|
Nr |
Außenring mit lokalisiertem Rillen + Stützring |
6304-nr |
|
ZNR |
Einzelstaubbedeckung + Außenring -Lokalisierungsnut + Stützring |
6208-ZNR |
|
Suffix |
Bedeutung |
Beispiel |
|
S0 |
Hochtemperaturtemperatur (resistent gegen 150 ℃) |
6210-S0 |
|
S1 |
Resistent gegen 200 ℃ |
6305-s1 |
|
Va208 |
Hochtemperaturlager (Graphit-Käfig + Manganphosphating) |
6211-2z/va208 |
Industrieausrüstung: Werkzeugmaschinenspindeln, Reduzierer, Wasserpumpen, Ölpumpen.
Haushaltsgeräte: Motoren, Kompressoren.
Transport: Motorradräder, Automobilklimaanlagen.
Präzisionsmaschinen: Hochvorbereitete Instrumente, Textilmaschinen.
