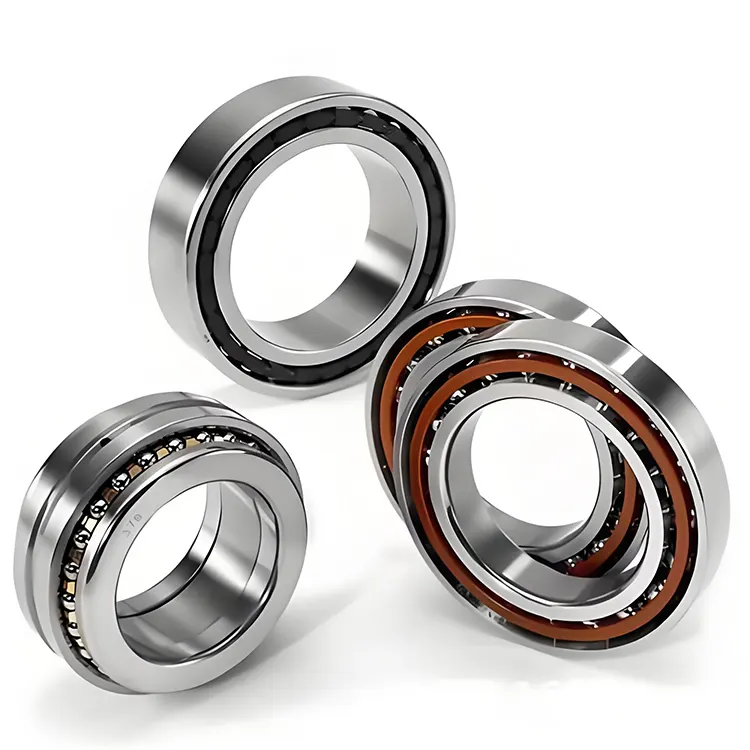

Das von Komel erzeugte einreihe Winkelkugellager besteht aus einem inneren Ring, einem Außenring, einer Reihe von Stahlkugeln und einem Käfig. Auf einer Seite des Außenrings oder des inneren Rings befindet sich eine Rippe, um die axiale Verschiebung der Stahlkugeln zu begrenzen.
Kontaktwinkel (α): Bestimmt die axiale Belastungskapazität. Häufige Winkel betragen 15 ° (C -Typ), 25 ° (Wechselstromtyp) und 40 ° (B -Typ).
Kerneigenschaften
Unidirektionale axiale Belastung: Kann die axiale Kraft nur in eine Richtung standhalten. Die umgekehrte axiale Kraft erfordert ein weiteres Lager (z. B. eine gepaarte Verwendung).
Kombinierte Belastungskapazität: Die axiale Belastungskapazität nimmt mit zunehmender Kontaktwinkel zu (wenn α = 40 ° etwa das 2,3 -fache von α = 15 ° beträgt).
Vorlastbar: Wenden Sie die Vorspannkraft durch eine zusammengeschlossene Installation an, um die Genauigkeit der Starrheit und Rotationsgenauigkeit zu verbessern.
|
Modellnummer |
Innendurchmesser |
Außendurchmesser |
Breite |
|
7000 |
10 |
26 |
8 |
|
7001 |
12 |
28 |
8 |
|
7002 |
15 |
32 |
9 |
|
7003 |
17 |
35 |
10 |
|
7004 |
20 |
42 |
12 |
|
7005 |
25 |
47 |
12 |
|
7006 |
30 |
55 |
13 |
|
7007 |
35 |
62 |
14 |
|
7008 |
40 |
68 |
15 |
|
7009 |
45 |
75 |
16 |
|
7010 |
50 |
80 |
16 |
|
7011 |
55 |
90 |
18 |
|
7012 |
60 |
95 |
18 |
|
7013 |
65 |
100 |
18 |
|
7014 |
70 |
110 |
20 |
|
7015 |
75 |
115 |
20 |
|
7016 |
80 |
125 |
22 |
|
7017 |
85 |
130 |
22 |
|
7018 |
90 |
140 |
24 |
|
7019 |
95 |
145 |
24 |
|
7020 |
100 |
150 |
24 |
|
7021 |
105 |
160 |
26 |
|
7022 |
110 |
170 |
28 |
|
7024 |
120 |
180 |
28 |
|
7026 |
130 |
200 |
33 |
|
7028 |
140 |
210 |
33 |
|
7030 |
150 |
225 |
35 |
|
7032 |
160 |
240 |
38 |
|
7034 |
170 |
260 |
42 |
|
7036 |
180 |
280 |
46 |
|
7038 |
190 |
290 |
46 |
|
7040 |
200 |
310 |
51 |
|
7200 |
10 |
30 |
9 |
|
7201 |
12 |
32 |
10 |
|
7202 |
15 |
32 |
11 |
|
7203 |
17 |
40 |
12 |
|
7204 |
20 |
47 |
14 |
|
7205 |
25 |
52 |
15 |
|
7206 |
30 |
62 |
16 |
|
7207 |
35 |
72 |
17 |
|
7208 |
40 |
80 |
18 |
|
7209 |
45 |
85 |
19 |
|
7210 |
50 |
90 |
20 |
|
7211 |
55 |
100 |
21 |
|
7212 |
60 |
110 |
22 |
|
7213 |
65 |
120 |
23 |
|
7214 |
70 |
125 |
24 |
|
7215 |
75 |
130 |
25 |
|
7216 |
80 |
140 |
26 |
|
7217 |
85 |
150 |
28 |
|
7218 |
90 |
160 |
30 |
|
7219 |
95 |
170 |
32 |
|
7220 |
100 |
180 |
34 |
|
7221 |
105 |
190 |
36 |
|
7222 |
110 |
200 |
38 |
|
7224 |
120 |
215 |
40 |
|
7226 |
130 |
230 |
40 |
|
7228 |
140 |
250 |
42 |
|
7230 |
150 |
270 |
45 |
|
7232 |
160 |
290 |
48 |
|
7234 |
170 |
310 |
52 |
|
7236 |
180 |
320 |
52 |
|
7238 |
190 |
340 |
55 |
|
7240 |
200 |
360 |
58 |
|
7300 |
10 |
35 |
11 |
|
7301 |
12 |
37 |
12 |
|
7302 |
15 |
42 |
13 |
|
7303 |
17 |
47 |
14 |
|
7304 |
20 |
52 |
15 |
|
7305 |
25 |
62 |
17 |
|
7306 |
30 |
72 |
19 |
|
7307 |
35 |
80 |
21 |
|
7308 |
40 |
90 |
23 |
|
7309 |
45 |
100 |
25 |
|
7310 |
50 |
110 |
27 |
|
7311 |
55 |
120 |
29 |
|
7312 |
60 |
130 |
31 |
|
7313 |
65 |
140 |
33 |
|
7314 |
70 |
150 |
35 |
|
7315 |
75 |
160 |
37 |
|
7316 |
80 |
170 |
39 |
|
7317 |
85 |
180 |
41 |
|
7318 |
90 |
190 |
43 |
|
7319 |
95 |
200 |
45 |
|
7320 |
100 |
215 |
47 |
|
7321 |
105 |
225 |
49 |
|
7322 |
110 |
240 |
50 |
|
7324 |
120 |
260 |
55 |
|
7326 |
130 |
280 |
58 |
|
7328 |
140 |
300 |
62 |
|
7330 |
150 |
320 |
65 |
|
7332 |
160 |
340 |
68 |
|
7334 |
170 |
360 |
72 |
|
7336 |
180 |
380 |
75 |
|
7338 |
190 |
400 |
78 |
|
7340 |
200 |
420 |
80 |
1. cOntaktwinkel -Suffix
Suffix Kontaktwinkel
C 15 ° Allgemeiner Typ, geeignet für Hochgeschwindigkeits- und Präzisionsszenen
AC 25 ° ausgeglichene Radial-/Axialbelastung, allgemeines Design
B 40 ° hohe axiale Belastungskapazität
2. Suffix vom Typ Versiegeltyp
2Rs doppelseitiger Gummisiegel (Anti-Flüssigkeits-Eindringen)
2Z doppelseitige Eisenbedeckungsdichtung (staubdicht)
3. Genauigkeits -Suffix
P0 gewöhnliche Standard -Standard -Toleranz
P5 hohe Präzisionsgeräte wie Werkzeugmaschinenspindeln mit hoher Präzision
P4 Ultra-Prescision Grade Special Fields wie Aerospace
4. Paired Installationssuffix
DB Back-to-Back-verstärkte Steifheit, geeignet für Szenen mit großen Biegemomenten
Df persönliche kompakte axiale Größe von Angesicht zu Angesicht
DT -Serie große unidirektionale axiale Belastung
5. Käfigmaterialsuffix
TN9 Nylon leichtes, geringes Geräusch
M Messing Schwerlast, Hochtemperaturwiderstand
Typische Anwendungsszenarien
Werkzeugmaschinenindustrie: Spindelunterstützung (DB -Paarung, α = 15 ° oder 25 °).
Automobilindustrie: Getriebegradwelle, Kupplungslager.
Luft- und Raumfahrt: Turbinenmotor -Kompressorrotor (Keramikkugellager, Hochtemperaturwiderstand).
Präzisionsausrüstung: Roboterfugen, Festplattenlaufwerke (Amplitude erforderlich <100 nm).
