Kugelförmige Rollenlager

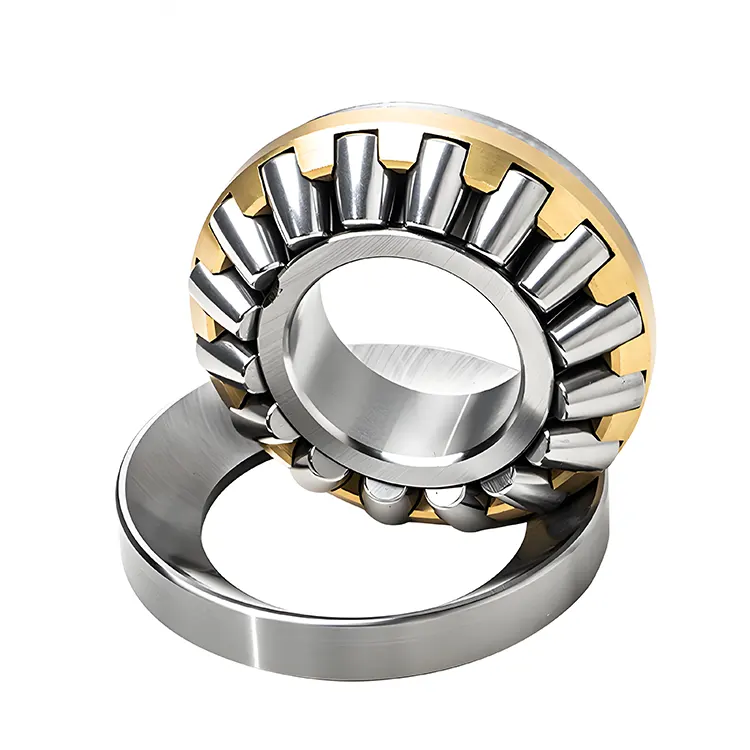

Das China Komel Kugelschub-Rollenlager besteht aus einem fassförmigen Gehäuse, einer inneren Oberfläche mit Rassen, äußeren Oberflächen und einer Buchse. Fässer sind feste Walzen, die als Rollwerkzeuge verwendet werden. Das Design sorgt für eine engere Passform zwischen den inneren und den äußeren Ringen des Lagers unter axialen Belastungen, wodurch ein besserer Kontakt zwischen der kugelförmigen Rollenlager und dem Raceway und der Verringerung der Spannung erreicht wird. Jeder innere und äußere Ring verfügt über einen Raceway, der die rotierenden Teile erhält.

Der innere Raceway hat ein geteiltes Design, das aus einer Waschmaschine und Doppellöchern besteht. Die Wellenscheiben haben eine gemeinsame Rasse, die mit der Rotation ausgerichtet ist, während Schubheimen verwendet werden, um eine Rotationsbewegung zu verhindern. Das kugelförmige Rollenlager ist normalerweise das wichtigste Element, und seine Form harmoniert mit der Rotation und bietet Unterstützung und Anleitung.

Der Käfig wird verwendet, um die Rotationen und ihre Bewegungsrichtung ordnungsgemäß zu verteilen, wodurch der reibungslose Betrieb der Zahnräder ohne Gegenreaktion sichergestellt wird. Die Gestaltung des Käfigs muss die Eigenschaften der Rotorbewegung in den axialen und radialen Richtungen berücksichtigen, um Stabilität und Zuverlässigkeit während der Hochgeschwindigkeitsrotation und Selbstladung zu gewährleisten.

Diese Lager haben eine hohe Belastungskapazität, gute Selbstzentrumeigenschaften, hohen Reibungskoeffizienten und Lastbeständigkeit. Sie werden in Branchen wie Metallurgie, Bergbau, Öl und Gas und Windkraft häufig eingesetzt.

Parameter (Spezifikation)

Suffixe

Im Zusammenhang mit internem Design

· E: Verbessertes Design. Dieses Design bedeutet normalerweise eine Zunahme der Anzahl der Rollelemente, die Optimierung ihrer Größen oder eine Verbesserung der Käfigstruktur, wodurch die Last des Lagers - Tragfähigkeit - die Tragfähigkeit verbessert wird. Beispielsweise haben einige zylindrische Rollenlager von SKF mit dem Suffix "E" eine optimierte interne Geometrie und ein Käfigdesign, was zu Lasten mit höherer Bewertung führt.

· EM: Verbessertes Design mit einem bearbeiteten Messingkäfig. Im Vergleich zu normalen Käfigen weist der bearbeitete Messingkäfig eine bessere Stärke und Verschleißfestigkeit auf, was es für anspruchsvollere Arbeitsbedingungen geeignet ist.

· MA: Es verwendet einen bearbeiteten Messingkäfig, der vom Außenring geleitet wird. Diese Art von Käfig kann eine gute Leistung und Wärmeableitungsleistung liefern. In der Zwischenzeit sorgt die Außenringanleitung für die Stabilität des Käfigs während einer hohen Geschwindigkeitsrotation.

Im Zusammenhang mit der Toleranzklasse

· P0: Normale Toleranzklasse. Dies ist die häufigste Toleranzklasse, die für die meisten allgemeinen industriellen Anwendungen geeignet ist.

· P6: Eine Toleranzklasse strenger als P0. Es gilt für Situationen, in denen ein bestimmtes Maß an Rotationsgenauigkeit erforderlich ist, z. B. die Futterachsen der Werkzeugmaschinen.

· P5: höhere Präzision als P6. Es wird üblicherweise in den Hauptwellen von hohen Präzisionsmaschine, Luft- und Raumfahrtgeräten und anderen Feldern mit extrem hohen Präzisionsanforderungen verwendet.

Im Zusammenhang mit der Freigabe

· C1: kleiner als der normale Clearance. Es ist für Situationen geeignet, in denen eine strenge Kontrolle axialer und radialer Verschiebungen erforderlich ist, z. B. die Hauptwellen von Präzisionsmaschinenmaschinen.

· C2: Die Freigabe ist kleiner als der normale Clearance, aber größer als C1. Es wird verwendet, wenn ein bestimmtes Maß an Freigabekontrolle erforderlich ist, aber nicht so streng.

· CN: Normale Clearance. Es ist die am häufigsten verwendete Clearance -Klasse, die für die meisten allgemeinen industriellen Anwendungen geeignet ist.

· C3: Die Freigabe ist größer als die normale Freigabe. Es wird häufig in hohen Temperaturumgebungen oder wenn die Interferenzgepassung zwischen der Welle und dem Lagergehäuse relativ groß ist, um die durch Temperaturänderungen oder die Anpassung verursachte Abnahme des Abfalls auszugleichen.

· C4: Die Freigabe ist größer als C3. Es ist für höhere Temperaturumgebungen oder größere Störungen geeignet.

· C5: Die größte Freigabe. Es wird im Allgemeinen bei speziellen Arbeitsbedingungen mit hoher Temperatur, hoher Geschwindigkeit oder großer Störungen verwendet.

Anwendung

Metallurgische Industrie:In metallurgischen Geräten wie den Backup -Brötchen und Arbeitsrollen aus großen Rollmühlen sowie die Formoszillationsgeräte mit kontinuierlichen Gussmaschinen werden häufig kugelförmige Rollenlager verwendet. Während des Betriebs dieser Geräte werden große axiale und radiale Kräfte erzeugt. Kugelschubrollenlager können diesen Lasten effektiv standhalten und den stabilen Betrieb der Ausrüstung sicherstellen.

Bergbaumaschinerie:Beispielsweise müssen in Bergbaumaschinengeräten wie Brechern und Kugelmühlen während des Betriebs die Getriebewellen große axiale und radiale Lasten tragen. Kugelschubstierlager können die Übertragungswellen dieser Geräte zuverlässig unterstützen, sich an verschiedene Arbeitsbedingungen anpassen und die Arbeitseffizienz und die Lebensdauer der Geräte verbessern.

Petrochemische Industrie:In einigen großen rotierenden Geräten in der petrochemischen Industrie wie Kompressoren und Pumpen werden auch kugelförmige Rollenlager verwendet. Während des Betriebs dieser Geräte werden aufgrund von Faktoren wie mittlerem Druck und dem Gewicht des Rotors große axiale und radiale Kräfte erzeugt. Kugelschubrollenlager können die Anforderungen dieser Geräte für die Lagerkapazität und Zuverlässigkeit der Lager erfüllen.

Windkraft Generierung:Die Hauptwellenlager von Windturbinengenerator -Sets verwenden normalerweise kugelförmige Rollenlager. Da die Anzieher von Windturbinen durch verschiedene Kräfte wie den axialen Schub des Windes und der Schwerkraft während des Betriebs beeinflusst werden, können kugelförmige Rollenlager diese Lasten effektiv tragen und sich an die Neigung und Verformung der Hauptwelle unter verschiedenen Arbeitsbedingungen anpassen, um den stabilen Betrieb der Windturbinen sicherzustellen.
