Einzelreihenzylinderrollenlager

Komel Bearing Co., Ltd ist ein führender zylindrischer Rollenlagerhersteller und Lieferant in China. Wir haben uns seit vielen Jahren auf das Einreichen von Lagen spezialisiert. Unsere Produkte haben einen guten Preisvorteil und wir haben unsere Lager in viele Märkte exportiert. Wir freuen uns darauf, Ihr langfristiger Partner in China zu werden.

Anfrage absenden

Produktbeschreibung

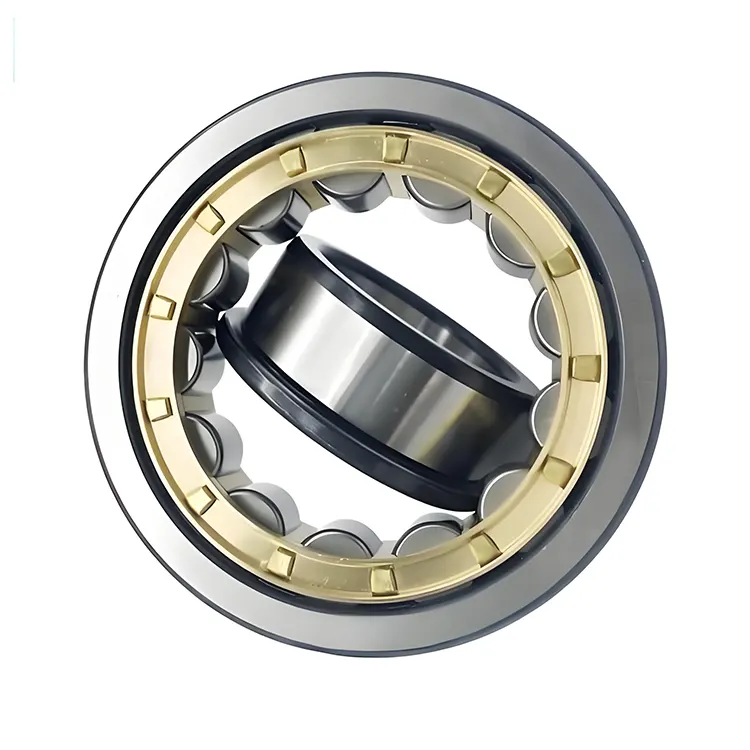

Die von Komel hergestellte qualitativ hochwertige Einzelrotationslagereinheit besteht aus einem inneren Ring, einem äußeren Ring, einer zylindrischen Walze und einem Käfig. Sowohl die inneren als auch die äußeren Ringe haben Rennstrecken, und die kreisförmige Walze befindet sich in der Mitte der Rennstrecke. Die Funktion des Mechanismus besteht darin, die Wicklungen durchgehend zu isolieren, um zu verhindern, dass die Wicklungen gegeneinander reiben und anstreben, und um einen normalen und reibungslosen Betrieb zu gewährleisten. Zylindrische Walzen sind direkt mit dem Raceway verbunden, sodass das Lager hohe radiale Lasten standhalten kann. Es gibt verschiedene Stile. In der Regel haben einige Typen keine Rippen auf den inneren oder äußeren Ringen, einige Typen haben eine Rippe sowohl auf den inneren als auch auf den äußeren Ringen, einige Typen haben zwei Rippen sowohl auf den inneren als auch auf den äußeren Ringen und so weiter. Diese Lager haben eine hohe radiale Belastungskapazität, ein geringes kritisches Drehmoment, eine hohe Drehzahl und sind einfach zu installieren und zu entfernen und sind in vielen Branchen in vielen Branchen weit verbreitet.

Parameter (Spezifikation)

Modellnummer	Innendurchmesser	Außendurchmesser	Breite
Nicht 202	15	35	11
NJ 202	15	35	11
NJ 203	17	40	12
Nicht 203	17	40	12
Nicht 2203	17	40	16
Nicht 303	17	47	14
NUP 2203	17	40	16
NJ 204	20	47	14
NJ 2204	20	47	18
NJ 2304	20	52	11
NJ 304	20	52	15
Nicht 204	20	47	14
Nicht 2204	20	47	18
Nicht 2304	20	52	11
Nicht 304	20	52	15
NUP 204	20	47	14
NUP 2204	20	47	18
NUP 304	20	52	15
NUP 2304	20	52	21
N 205	25	52	15
N 305	25	62	17
NJ 205	25	52	15
NJ 2205	25	52	18
NJ 305	25	62	17
NJ 2305	25	62	24
Nicht 1005	25	47	12
Nicht 205	25	52	15
Nicht 2205	25	52	18
Nicht 305	25	62	17
Nicht 2305	25	62	24
Nr. 405	25	80	24
NUP 205	25	52	15
NUP 2205	25	52	18
NUP 2305	25	62	24
NUP 305	25	62	17
NUP 405	25	80	24
N 206	30	62	16
N 306	30	72	19
N 2306	30	72	27
NJ 206	30	62	16
NJ 2206	30	62	20
NJ 306	30	72	19
NJ 2306	30	72	27
NJ 406	30	90	23
Nicht 206	30	62	16
Nicht 2206	30	62	20
Nicht 306	30	72	19
Nr. 406	30	90	23
Nicht 2306	30	72	27
NUP 206	30	62	16
NUP 2206	30	62	20
NUP 306	30	72	19
NUP 2306	30	72	27
N 207	35	72	17
N 307	35	80	21
NJ 207	35	72	17
NJ 2207	35	72	23
NJ 307	35	80	27
NJ 2307	35	80	31
NJ 407	35	100	25
Nicht 1007	35	62	14
Nicht 207	35	72	17
Nicht 2207	35	72	23
Nicht 307	35	80	21
Nicht 2307	35	80	31
Nr. 407	35	100	25
NUP 207	35	70	27
NUP 2207	35	72	23
NUP 307	35	80	21
NUP 2307	35	80	31
N 208	40	80	18
N 308	40	90	23
N 408	40	110	27
NJ 208	40	80	18
NJ 2208	40	80	23
NJ 308	40	90	23
NJ 2308	40	90	33
NJ 408	40	110	27
Nicht 1008	40	68	15
Nicht 208	40	80	18
Nicht 2208	40	80	23
Nicht 308	40	90	23
Nicht 2308	40	90	33
Nr. 408	40	110	27
NUP 208	40	80	18
NUP 2208	40	80	23
NUP 308	40	90	23
NUP 2308	40	90	33
NUP 408	40	110	27
N 209	45	85	19
N 309	45	100	25
N 409	45	120	29
NJ 209	45	85	19
NJ 2209	45	85	23
NJ 309	45	100	25
NJ 2309	45	100	36
NJ 409	45	120	29
Nicht 1009	45	75	16
Nicht 209	45	85	19
Nr. 2209	45	85	23
Nicht 309	45	100	25
Nicht 2309	45	100	36
Nr. 409	45	120	29
Nup 209	45	85	19
NUP 2209	45	85	23
NUP 309	45	100	25
NUP 2309	45	100	36
NUP 409	45	120	29
N 210	50	90	20
N 310	50	110	27
N 410	50	130	31
NJ 210	50	90	20
NJ 2210	50	90	23
NJ 310	50	110	27
NJ 2310	50	110	40
NJ 410	50	130	31
Nicht 1010	50	80	16
Nicht 210	50	90	20
Nr. 2210	50	90	23
Nicht 310	50	110	40
Nicht 410	50	130	31
NUP 210	50	90	20
NUP 2210	50	90	23
NUP 310	50	110	27
NUP 2310	50	110	40
N 211	55	100	21
N 311	55	120	29
N 411	55	140	33
NJ 211	55	100	21
NJ 2211	55	100	25
NJ 311	55	120	29
NJ 2311	55	120	43
NJ 411	55	140	43
Nr. 1011	55	90	18
Nr. 211	55	100	21
Nr. 2211	55	100	25
Nr. 2311	55	120	43
Nr. 311	55	120	29
Nr. 411	55	140	33
NUP 211	55	100	21
NUP 2211	55	100	25
NUP 311	55	120	29
NUP 2311	55	120	43
NUP 411	55	140	33
N 212	60	110	22
N 312	60	130	31
N 2312	60	130	46
NJ 212	60	110	22
NJ 2212	60	110	28
NJ 312	60	130	31
NJ 2312	60	130	46
NJ 412	60	150	35
Nr. 1012	60	95	18
Nr. 212	60	110	22
Nr. 2212	60	110	28
Nicht 312	60	130	31
Nr. 2312	60	130	46
Nr. 412	60	150	35
NUP 212	60	110	22
NUP 2212	60	110	28
NUP 312	60	130	31
NUP 2312	60	130	46
NUP 412	60	150	35
N 213	65	140	23
N 313	65	140	33
NJ 213	65	120	23
NJ 2213	65	120	31
NJ 313	65	140	33
NJ 2313	65	140	48
NJ 413	65	160	37
Nicht 1013	65	100	18
Nr. 213	65	120	23
Nr. 2213	65	120	31
Nicht 313	65	140	33
Nr. 2313	65	140	48
Nr. 413	65	160	37
Nup 213	65	120	23
NUP 2213	65	120	31
Nicht 313	65	140	33
Nr. 2313	65	140	48
Nr. 413	65	160	37
Nup 213	65	120	23
NUP 2213	65	120	31
NUP 313	65	140	33
NUP 2313	65	140	48
NUP 413	65	160	37

Suffixe

Im Zusammenhang mit internem Design

· E: Verbessertes Design. Dieses Design bedeutet normalerweise eine Zunahme der Anzahl der Rollelemente, die Optimierung ihrer Größen oder eine Verbesserung der Käfigstruktur, wodurch die Last des Lagers - Tragfähigkeit - die Tragfähigkeit verbessert wird. Beispielsweise haben einige zylindrische Rollenlager von SKF mit dem Suffix "E" eine optimierte interne Geometrie und ein Käfigdesign, was zu Lasten mit höherer Bewertung führt.

· EM: Verbessertes Design mit einem bearbeiteten Messingkäfig. Im Vergleich zu normalen Käfigen weist der bearbeitete Messingkäfig eine bessere Stärke und Verschleißfestigkeit auf, was es für anspruchsvollere Arbeitsbedingungen geeignet ist.

· MA: Es verwendet einen bearbeiteten Messingkäfig, der vom Außenring geleitet wird. Diese Art von Käfig kann eine gute Leistung und Wärmeableitungsleistung liefern. In der Zwischenzeit sorgt die Außenringanleitung für die Stabilität des Käfigs während einer hohen Geschwindigkeitsrotation.

Im Zusammenhang mit der Toleranzklasse

· P0: Normale Toleranzklasse. Dies ist die häufigste Toleranzklasse, die für die meisten allgemeinen industriellen Anwendungen geeignet ist.

· P6: Eine Toleranzklasse strenger als P0. Es gilt für Situationen, in denen ein bestimmtes Maß an Rotationsgenauigkeit erforderlich ist, z. B. die Futterachsen der Werkzeugmaschinen.

· P5: höhere Präzision als P6. Es wird üblicherweise in den Hauptwellen von hohen Präzisionsmaschine, Luft- und Raumfahrtgeräten und anderen Feldern mit extrem hohen Präzisionsanforderungen verwendet.

Im Zusammenhang mit der Freigabe

· C1: kleiner als der normale Clearance. Es ist für Situationen geeignet, in denen eine strenge Kontrolle axialer und radialer Verschiebungen erforderlich ist, z. B. die Hauptwellen von Präzisionsmaschinenmaschinen.

· C2: Die Freigabe ist kleiner als der normale Clearance, aber größer als C1. Es wird verwendet, wenn ein bestimmtes Maß an Freigabekontrolle erforderlich ist, aber nicht so streng.

· CN: Normale Clearance. Es ist die am häufigsten verwendete Clearance -Klasse, die für die meisten allgemeinen industriellen Anwendungen geeignet ist.

· C3: Die Freigabe ist größer als die normale Freigabe. Es wird häufig in hohen Temperaturumgebungen oder wenn die Interferenzgepassung zwischen der Welle und dem Lagergehäuse relativ groß ist, um die durch Temperaturänderungen oder die Anpassung verursachte Abnahme des Abfalls auszugleichen.

· C4: Die Freigabe ist größer als C3. Es ist für höhere Temperaturumgebungen oder größere Störungen geeignet.

· C5: Die größte Freigabe. Es wird im Allgemeinen bei speziellen Arbeitsbedingungen mit hoher Temperatur, hoher Geschwindigkeit oder großer Störungen verwendet.

Anwendung

Werkzeugmaschinenindustrie:Es wird üblicherweise in den Hauptwellen von Werkzeugmaschinen verwendet. Es kann den radialen Schnittkräften während des Bearbeitungsprozesses von Werkzeugmaschinen standhalten, um die Rotationsgenauigkeit und Stabilität der Hauptwelle zu gewährleisten und so die Genauigkeit und Oberflächenqualität zu verbessern.

Autoindustrie:Bei Elektromotoren werden einreißige zylindrische Walzenlager verwendet, um den Rotor zu stützen, das das Gewicht des Rotors und die während des Betriebs erzeugten Radialkräfte tragen, um den normalen Betrieb des Motors sicherzustellen.

Metallurgische Ausrüstung:Beispielsweise können die Roll- und Backup -Rollenlager von Rolling Mills den riesigen radialen Lasten während des Rolling -Vorgangs standhalten, um den stabilen Betrieb der Rollen und die Rollgenauigkeit zu gewährleisten.

Bergbaumaschinerie: Bei Geräten wie Brechern und Kugelmühlen werden einreißige zylindrische Rollenlager verwendet, um Hochleistungskomponenten zu unterstützen, wobei die Auswirkungen und Lasten während des Quetschens und Schleifens von Erzen erzeugt werden.
