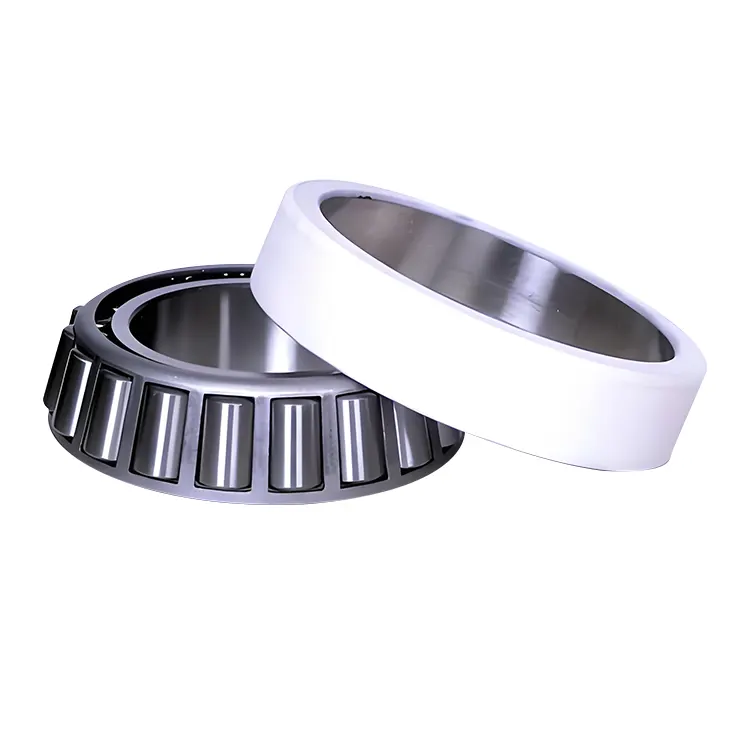

Elektrisch isoliertes Verjüngungswalzenlager

China hochwertig elektrisch isoliertes Verjüngungswalzenlager, hergestellt von Komel, umfassen einen Innenring, Außenring, Hohlwelle und Gehäuse. Unterschiede in der elektrischen Isolierung führen zu Unterschieden im Design oder in der Verwendung von Materialien. Die häufigste Methode besteht darin, eine Innen- oder Outdoor -Isolationsschicht wie eine Keramikschicht, eine Epoxidharzschicht usw. anzuwenden. e. Die Schutzschicht ist normalerweise dünn, hat aber gute Isolationseigenschaften. Es umfasst auch die Verwendung von Kühlkörper aus Kühlkörper, die die beweglichen Teile der inneren und äußeren Ringe elektrisch isolieren und elektrischen Strom verhindert.

Die Innenrohre, Außenrohre und Gerüste bestehen im Allgemeinen aus hochwertigen metallischen Materialien wie elektrisch isoliertem Edelstahldraht (z. B. GCR15), und durch geeignete Wärmebehandlungsprozesse können die Anforderungen der guten Festigkeit, Steifheit und der Tragfähigkeit der Röhrchen erfüllt werden. Die am häufigsten verwendeten Heizmaterialien sind Keramikmaterialien wie Aluminiumoxid, die eine hohe Verschleißfestigkeit und hervorragende thermische Eigenschaften aufweisen und während des Lagerbetriebs eine gute thermische Leistung aufrechterhalten können. Isolationsmaterialien können aus isolierenden Kunststoff wie Polytetrafluorethylen bestehen, die eine gute elektrische Isolierung und eine geringe Korrosionsbeständigkeit aufweist.

Elektrische isolierte Verjüngungswalzenlager haben eine gute elektrische Isolationsleistung, eine hohe Belastung, eine hohe Zuverlässigkeit usw. e. Merkmale und werden in Industrieanwendungen wie Industriemotoren, Kraftwerken, Bergbaumaschinen und petrochemischen Geräten häufig eingesetzt.

Parameter (Spezifikation)

Suffixe

Im Zusammenhang mit internem Design

· Das Lagersuffix "VL2071" zeigt an, dass dieses Lager ein innerer Ring isoliert ist. Die äußeren Oberflächen sowohl seiner inneren als auch seiner äußeren Ringe sind mit einer Aluminiumoxid -Isolierbeschichtung versehen, die zur Standardbeschichtung gehört.

· Das Lagersuffix "VL0241" zeigt an, dass dieses Lager ein äußeres Ring -isoliertes Lager ist. Die äußere Oberfläche seines Außenrings ist mit einer Aluminiumoxidbeschichtung beschichtet, die zur Standardbeschichtung gehört, und die Isolationskapazität beträgt bis zu 1000 V DC

Im Zusammenhang mit der Toleranzklasse

· P0: Normale Toleranzklasse. Dies ist die häufigste Toleranzklasse, die für die meisten allgemeinen industriellen Anwendungen geeignet ist.

· P6: Eine Toleranzklasse strenger als P0. Es gilt für Situationen, in denen ein bestimmtes Maß an Rotationsgenauigkeit erforderlich ist, z. B. die Futterachsen der Werkzeugmaschinen.

· P5: höhere Präzision als P6. Es wird üblicherweise in den Hauptwellen von hohen Präzisionsmaschine, Luft- und Raumfahrtgeräten und anderen Feldern mit extrem hohen Präzisionsanforderungen verwendet.

Im Zusammenhang mit der Freigabe

· C1: kleiner als der normale Clearance. Es ist für Situationen geeignet, in denen eine strenge Kontrolle axialer und radialer Verschiebungen erforderlich ist, z. B. die Hauptwellen von Präzisionsmaschinenmaschinen.

· C2: Die Freigabe ist kleiner als der normale Clearance, aber größer als C1. Es wird verwendet, wenn ein bestimmtes Maß an Freigabekontrolle erforderlich ist, aber nicht so streng.

· CN: Normale Clearance. Es ist die am häufigsten verwendete Clearance -Klasse, die für die meisten allgemeinen industriellen Anwendungen geeignet ist.

· C3: Die Freigabe ist größer als die normale Freigabe. Es wird häufig in hohen Temperaturumgebungen oder wenn die Interferenzgepassung zwischen der Welle und dem Lagergehäuse relativ groß ist, um die durch Temperaturänderungen oder die Anpassung verursachte Abnahme des Abfalls auszugleichen.

· C4: Die Freigabe ist größer als C3. Es ist für höhere Temperaturumgebungen oder größere Störungen geeignet.

· C5: Die größte Freigabe. Es wird im Allgemeinen bei speziellen Arbeitsbedingungen mit hoher Temperatur, hoher Geschwindigkeit oder großer Störungen verwendet.

Anwendung

Industriemotoren:Insbesondere bei großen Hochspannungsmotoren und Motoren mit variabler Frequenz werden wahrscheinlich während des Betriebs Wellenströme erzeugt. Elektrisch isolierte sich verjüngende Rollenlager können die Motorlager schützen und die Zuverlässigkeit und die Lebensdauer der Motoren verbessern.

Windkraft Generierung:In den Getriebe, Giersystemen und Tonhöhensteuerungssystemen von Windturbinengenerator -Sätzen können sie verhindern, dass die Lager durch Ströme, die aufgrund von Blitzangriffen, Ungleichgewichten mit elektrischem System usw. erzeugt werden, beschädigt werden, um den normalen Betrieb der Ausrüstungsgegenstände der Windkraft zu gewährleisten.

Bergbaumaschinerie:Zum Beispiel ist die Arbeitsumgebung bei den Getriebewellen von Geräten wie Brechern und Ballmühlen hart und es kann elektrische Störungen geben. Elektrisch isolierte sich verjüngende Rollenlager können sich effektiv mit diesen Situationen befassen und den zuverlässigen Betrieb der Geräte sicherstellen.

Petrochemische Ausrüstung:Bei Geräten wie Kompressoren und Pumpen können sie Lagerfehler vermeiden, die durch aktuelle Probleme verursacht werden, und die Anforderungen der petrochemischen Industrie für die Stabilität und Sicherheit von Geräten erfüllen.

Vorsichtsmaßnahmen für Installation und Wartung

Installation:Während des Installationsprozesses sollte besondere Aufmerksamkeit auf sich gezogen werden, um eine Beschädigung der Isolierbeschichtungs- oder Isolierkomponenten zu vermeiden. Stellen Sie die Installationsgenauigkeit sicher und arbeiten Sie gemäß dem korrekten Installationsprozess, um die Auswirkungen auf die Isolierleistung und den normalen Betrieb der Lager aufgrund einer unsachgemäßen Installation zu vermeiden.

Wartung:Überprüfen Sie regelmäßig die Isolierleistung der Lager, um sicherzustellen, dass keine Probleme wie Beschädigung oder Alterung der Isolierschicht vorhanden sind. Überprüfen Sie gleichzeitig die Schmier- und Versiegelungsbedingungen der Lager, um eine gute Schmierung und Versiegelungszustände zu gewährleisten, um die Lebensdauer der Lager zu verlängern.
