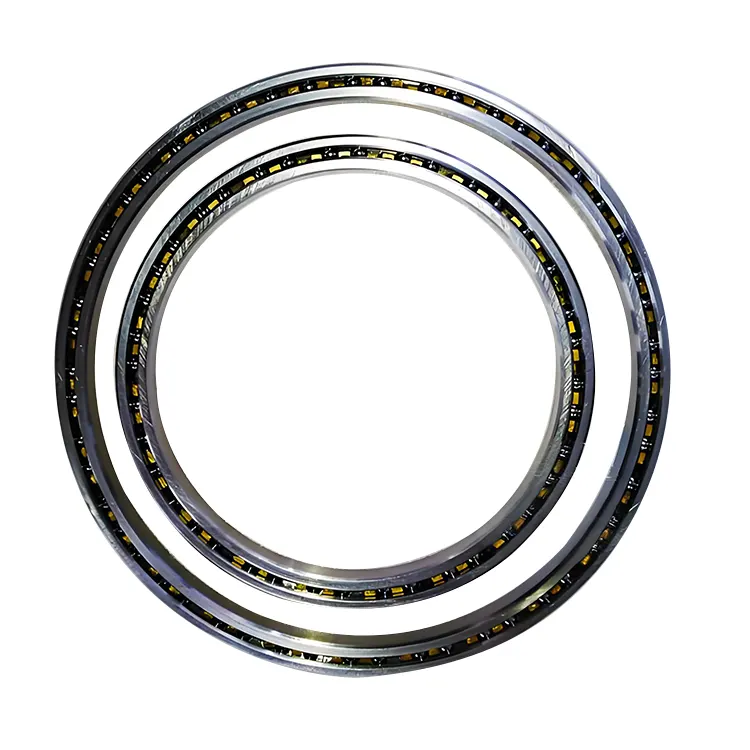

Das von Komel erzeugte Vier -Punkte -Kontakt -Dünnschnitt -Kugellager sind Präzisionslager. Der Querschnitt des Lagers ist größtenteils quadratisch. In derselben Serie bleiben die Querschnittsabmessungen unabhängig von den Veränderungen des Wellendurchmessers und der Lagerbohrung unverändert. Dieses Design hilft dabei, eine konsistente Leistung und strukturelle Stabilität zwischen den Lagern unterschiedlicher Größenspezifikationen aufrechtzuerhalten.
Die Dicke zwischen dem inneren und dem äußeren Durchmesser ist relativ klein, normalerweise weniger als 10% des Lagerdurchmessers. Dies verleiht dem Lager eine kleinere Querschnitts- und axiale Dimension, erreicht die Miniaturisierung und das Leichtgewicht des Produkts sowie für Anwendungen geeignet, bei denen der Raum begrenzt ist oder bei dem das Gewicht ein empfindlicher Faktor ist.
Sowohl die Rassen der inneren als auch der äußeren Ringe haben in Form von spitzen Bogenrillen, und theoretisch haben die Stahlkugeln vier Punkte Kontakt mit den inneren und äußeren Ringen. Dieses Design ermöglicht es dem Lager, radialen Belastungen, bidirektionalen axialen Belastungen und Umkippen von Momenten standzuhalten. Es kann zu zwei eckigen Kontaktkugellagern äquivieren, die hintereinander installiert sind, aber seine Breite entspricht nur dem einer einzelnen Satz von Winkelkugellagern, was den Installationsraum effektiv spart.
Diese Lager zeichnen sich durch eine hohe Tragfähigkeit, hohe Präzision, geringe Reibung und Leichte gekennzeichnet und sind in Feldern wie Industrie-Robotern, medizinischen Geräten, Luft- und Raumfahrt, Werkzeugmaschinen sowie Optoelektronik und Optik weit verbreitet.
|
KAA -Serie |
|||||
|
Kaydon -Lagernummer |
Abmessungen in Zoll |
|
|||
|
Gewicht |
|||||
|
In |
|||||
|
Pfund |
|||||
|
Bohrung |
Außendurchmesser |
Land |
Land |
|
|
|
Er. L1 |
Tag. L2 |
|
|||
|
Kaa10xl0 |
1.000 |
1.375 |
1.140 |
1.235 |
0.026 |
|
Kaa15xl0 |
1.500 |
1.875 |
1.640 |
1.735 |
0.039 |
|
Der Cargo10xl0 |
1.750 |
2.125 |
1.890 |
1.985 |
0.045 |
|
Wiederholungen |
|||||
|
Kaydon -Lagernummer |
Abmessungen in Zoll |
|
|||
|
Gewicht |
|||||
|
In |
|||||
|
Pfund |
|||||
|
Bohrung |
Außendurchmesser |
Land |
Land |
||
|
Er. L1 |
Tag. L2 |
||||
|
Ka020xp0 |
2.000 |
2.500 |
2.186 |
2.314 |
0.1 |
|
Ka025xp0 |
2.500 |
3.000 |
2.686 |
2.814 |
0.13 |
|
KA030XP0 |
3.000 |
3.500 |
3.186 |
3.314 |
0.15 |
|
Ka035xp0 |
3.500 |
4.000 |
3.686 |
3.814 |
0.18 |
|
Ka040xp0 |
4.000 |
4.500 |
4.186 |
4.314 |
0.19 |
|
Ka042xp0 |
4.250 |
4.750 |
4.436 |
4.564 |
0.2 |
|
Ka045xp0 |
4.500 |
5.000 |
4.686 |
4.814 |
0.22 |
|
KA047XP0 |
4.750 |
5.250 |
4.936 |
5.064 |
0.23 |
|
Ka050xp0 |
5.000 |
5.500 |
5.186 |
5.314 |
0.24 |
|
Ka055xp0 |
5.500 |
6.000 |
5.686 |
5.814 |
0.25 |
|
Ka060xp0 |
6.000 |
6.500 |
6.186 |
6.314 |
0.28 |
|
Ka065xp0 |
6.500 |
7.000 |
6.686 |
6.814 |
0.3 |
|
Ka070xp0 |
7.000 |
7.500 |
7.186 |
7.314 |
0.31 |
|
Ka075xp0 |
7.500 |
8.000 |
7.686 |
7.814 |
0.34 |
|
Ka080xp0 |
8.000 |
8.500 |
8.186 |
8.314 |
0.38 |
|
Ka090xp0 |
9.000 |
9.500 |
9.186 |
9.314 |
0.44 |
|
Ka100xp0 |
10.000 |
10.500 |
10.186 |
10.314 |
0.5 |
|
Ka110xp0 |
11.000 |
11.500 |
11.186 |
11.314 |
0.52 |
|
KA120XP0 |
12.000 |
12.500 |
12.186 |
12.314 |
0.56 |
|
KB -Serie |
|||||
|
Kaydon -Lagernummer |
Abmessungen in Zoll |
|
|||
|
Gewicht |
|||||
|
In |
|||||
|
Pfund |
|||||
|
Bohrung |
Außendurchmesser |
Land |
Land |
||
|
Er. L1 |
Tag. L2 |
||||
|
KB020XP0 |
2.000 |
2.625 |
2.231 |
2.393 |
0.16 |
|
KB025XP0 |
2.500 |
3.125 |
2.731 |
2.893 |
0.20 |
|
KB030XP0 |
3.000 |
3.625 |
3.231 |
3.393 |
0.24 |
|
KB035XP0 |
3.500 |
4.125 |
3.731 |
3.893 |
0.27 |
|
KB040XP0 |
4.000 |
4.625 |
4.231 |
4.393 |
0.30 |
|
KB042XP0 |
4.250 |
4.875 |
4.481 |
4.643 |
0.31 |
|
KB045XP0 |
4.500 |
5.125 |
4.731 |
4.893 |
0.33 |
|
KB047XP0 |
4.750 |
5.375 |
4.981 |
5.143 |
0.34 |
|
KB050XP0 |
5.000 |
5.625 |
5.231 |
5.393 |
0.38 |
|
KB055XP0 |
5.500 |
6.125 |
5.731 |
5.893 |
0.41 |
|
KB060XP0 |
6.000 |
6.625 |
6.231 |
6.393 |
0.44 |
|
KB065XP0 |
6.500 |
7.125 |
6.731 |
6.893 |
0.47 |
|
KB070XP0 |
7.000 |
7.625 |
7.231 |
7.393 |
0.5 |
|
KB075XP0 |
7.500 |
8.125 |
7.731 |
7.893 |
0.53 |
|
KB080XP0 |
8.000 |
8.625 |
8.231 |
8.393 |
0.57 |
|
KB090XP0 |
9.000 |
9.625 |
9.231 |
9.393 |
0.66 |
|
KB100XP0 |
10.000 |
10.625 |
10.231 |
10.393 |
0.73 |
|
KB110XP0 |
11.000 |
11.625 |
11.231 |
11.393 |
0.75 |
|
KB120XP0 |
12.000 |
12.625 |
12.231 |
12.393 |
0.83 |
|
KB140XP0 |
14.000 |
14.625 |
14.231 |
14.393 |
1.05 |
|
KB160XP0 |
16.000 |
16.625 |
16.231 |
16.393 |
1.20 |
|
KB180XP0 |
18.000 |
18.625 |
18.231 |
18.383 |
1.35 |
|
KB200XP0 |
20.000 |
20.625 |
20.231 |
20.393 |
1.5 |
|
KC -Serie |
|||||
|
Kaydon -Lagernummer |
Abmessungen in Zoll |
|
|||
|
Gewicht |
|||||
|
In |
|||||
|
Pfund |
|||||
|
Bohrung |
Außendurchmesser |
Land |
Land |
||
|
Er. L1 |
Tag. L2 |
||||
|
KC040XP0 |
4.000 |
4.750 |
4.277 |
4.473 |
0.45 |
|
KC042XP0 |
4.250 |
5.000 |
4.527 |
4.723 |
0.47 |
|
KC045XP0 |
4.500 |
5.250 |
4.777 |
4.973 |
0.48 |
|
KC047XP0 |
4.750 |
5.500 |
5.027 |
5.223 |
0.5 |
|
KC050XP0 |
5.000 |
5.750 |
5.277 |
5.473 |
0.58 |
|
KC055XP0 |
5.500 |
6.250 |
5.777 |
5.973 |
0.59 |
|
KC060XP0 |
6.000 |
6.750 |
6.277 |
6.473 |
0.63 |
|
KC065XP0 |
6.500 |
7.250 |
6.777 |
6.973 |
0.68 |
|
KC070XP0 |
7.000 |
7.750 |
7.277 |
7.473 |
0.73 |
|
KC075XP0 |
7.500 |
8.250 |
7.777 |
7.973 |
0.78 |
|
KC080XP0 |
8.000 |
8.750 |
8.277 |
8.473 |
0.84 |
|
KC090XP0 |
9.000 |
975.000 |
9.277 |
9.473 |
0.94 |
|
KC100XP0 |
10.000 |
10.750 |
10.277 |
10.473 |
1.06 |
|
KC110XP0 |
11.000 |
11.750 |
11.277 |
11.473 |
1.16 |
|
KC120XP0 |
12.000 |
12.750 |
12.277 |
12.473 |
1.25 |
|
KC140XP0 |
14.000 |
14.750 |
14.277 |
14.473 |
1.52 |
|
KC160XP0 |
16.000 |
16.750 |
16.277 |
16.473 |
1.73 |
|
KC180XP0 |
18.000 |
18.750 |
18.277 |
18.473 |
1.94 |
|
KC200XP0 |
20.000 |
20.750 |
20.277 |
20.473 |
2.16 |
|
KC250XP0 |
25.000 |
25.750 |
25.277 |
25.473 |
2.69 |
|
KC300XP0 |
30.000 |
30.750 |
30.277 |
30.473 |
3.21 |
|
KD -Serie |
|||||
|
Kaydon -Lagernummer |
Abmessungen in Zoll |
|
|||
|
Gewicht |
|||||
|
In |
|||||
|
Pfund |
|||||
|
Bohrung |
Außendurchmesser |
Land |
Land |
||
|
Er. L1 |
Tag. L2 |
||||
|
KD040XP0 |
4.000 |
5.000 |
4.370 |
4.630 |
0.78 |
|
KD042XP0 |
4.250 |
5.250 |
4.620 |
4.880 |
0.83 |
|
KD045XP0 |
4.500 |
5.500 |
4.870 |
5.130 |
0.88 |
|
KD047XP0 |
4.750 |
5.750 |
5.120 |
5.380 |
0.94 |
|
KD050XP0 |
5.000 |
6.000 |
5.370 |
5.630 |
1.00 |
|
KD055XP0 |
5.500 |
6.500 |
5.870 |
6.130 |
1.06 |
|
KD060XP0 |
6.000 |
7.000 |
6.370 |
6.630 |
1.16 |
|
KD065XP0 |
6.500 |
7.500 |
6.870 |
7.130 |
1.22 |
|
KD070XP0 |
7.000 |
8.000 |
7.370 |
7.630 |
1.31 |
|
KD075XP0 |
7.500 |
9.000 |
7.870 |
8.130 |
1.41 |
|
KD080XP0 |
8.000 |
9.000 |
8.370 |
8.630 |
1.53 |
|
KD090XP0 |
9.000 |
10.000 |
9.370 |
9.630 |
1.72 |
|
KD100XP0 |
10.000 |
11.000 |
10.370 |
10.630 |
1.88 |
|
KD110XP0 |
11.000 |
12.000 |
11.370 |
11.630 |
2.06 |
|
KD120XP0 |
12.000 |
13.000 |
12.370 |
12.630 |
2.25 |
|
KD140XP0 |
14.000 |
15.000 |
14.370 |
14.630 |
2.73 |
|
KD160XP0 |
16.000 |
17.000 |
16.370 |
16.630 |
3.10 |
|
KD180XP0 |
18.000 |
19.000 |
18.370 |
18.630 |
3.48 |
|
KD200XP0 |
20.000 |
21.000 |
20.370 |
20.630 |
3.85 |
|
KD250XP0 |
25.000 |
26.000 |
25.370 |
25.630 |
4.79 |
|
KD300XP0 |
30.000 |
31.000 |
30.370 |
30.360 |
5.73 |
|
KF -Serie |
|||||
|
Kaydon -Lagernummer |
Abmessungen in Zoll |
|
|||
|
Gewicht |
|||||
|
In |
|||||
|
Pfund |
|||||
|
Bohrung |
Außendurchmesser |
Land |
Land |
||
|
Er. L1 |
Tag. L2 |
||||
|
KF040XP0 |
4.000 |
5.500 |
4.555 |
4.945 |
1.90 |
|
KF042XP0 |
4.250 |
5.750 |
4.805 |
5.195 |
2.00 |
|
KF045XP0 |
4.500 |
6.000 |
5.055 |
5.445 |
2.10 |
|
KF047XP0 |
4.750 |
6.250 |
5.305 |
5.695 |
2.20 |
|
KF050XP0 |
5.000 |
6.500 |
5.555 |
5.945 |
2.30 |
|
KF055XP0 |
5.500 |
7.000 |
6.055 |
6.445 |
2.50 |
|
KF060XP0 |
6.000 |
7.500 |
6.555 |
6.945 |
2.70 |
|
KF065XP0 |
6.500 |
8.000 |
7.055 |
7.445 |
2,9 |
|
KF070XP0 |
7.000 |
8.500 |
7.555 |
7.945 |
3.20 |
|
KF075XP0 |
7.500 |
9.000 |
8.055 |
8.445 |
3.40 |
|
KF080XP0 |
8.000 |
9.500 |
8.555 |
8.945 |
3.50 |
|
KF090XP0 |
9.000 |
10.500 |
9.555 |
9.945 |
3.90 |
|
KF100XP0 |
10.000 |
11.500 |
10.555 |
10.945 |
4.30 |
|
KF110XP0 |
11.000 |
12.500 |
11.555 |
11.945 |
4.80 |
|
KF120XP0 |
12.000 |
13.500 |
12.555 |
12.945 |
5.20 |
|
KF140XP0 |
14.000 |
15.500 |
14.555 |
14.945 |
6.00 |
|
KF160XP0 |
16.000 |
17.500 |
16.555 |
16.945 |
7.10 |
|
KF180XP0 |
18.000 |
19.500 |
18.555 |
18.945 |
7.90 |
|
KF200XP0 |
20.000 |
21.500 |
20.555 |
20.945 |
8.90 |
|
KF250XP0 |
25.000 |
26.500 |
25.555 |
25.945 |
10.90 |
|
KF300XP0 |
30.000 |
31.500 |
30.555 |
30.945 |
13.00 |
|
KF350XP0 |
35.000 |
36.500 |
35.555 |
35.945 |
15.10 |
|
KF400XP0 |
40.000 |
41.500 |
40.555 |
40.945 |
17.20 |
|
KG -Serie |
|||||
|
Kaydon -Lagernummer |
Abmessungen in Zoll |
|
|||
|
Gewicht |
|||||
|
In |
|||||
|
Pfund |
|||||
|
Bohrung |
Außendurchmesser |
Land |
Land |
||
|
Er. L1 |
Tag. L2 |
||||
|
Kg040xp0 |
4.000 |
6.000 |
4.742 |
5.258 |
3.60 |
|
KG042XP0 |
4.250 |
6.250 |
4.992 |
5.508 |
3.80 |
|
Kg04xp0 |
4.500 |
6.500 |
5.242 |
5.758 |
4.00 |
|
Kg04xp0 |
4.750 |
6.750 |
5.492 |
6.008 |
4.10 |
|
Kg050xp0 |
5.000 |
7.000 |
5.742 |
6.258 |
4.30 |
|
Kg055xp0 |
5.500 0 |
7.500 |
6.242 |
6.758 |
4.70 |
|
KG060XP0 |
6.000 |
8.000 |
6.742 |
7.258 |
5.10 |
|
KG065XP0 |
6.500 |
8.500 |
7.242 |
7.758 |
5.40 |
|
Kg070xp0 |
7.000 |
9.000 |
7.742 |
8.258 |
5.80 |
|
KG075XP0 |
7.500 |
9.500 |
8.242 |
8.758 |
6.10 |
|
Kg080xp0 |
8.000 |
10.000 |
8.742 |
9.258 |
6.50 |
|
Kg090xp0 |
9.000 |
11.000 |
9.742 |
10.258 |
7.20 |
|
Kg100xp0 |
10.000 |
12.000 |
10.742 |
11.258 |
7.90 |
|
KG110XP0 |
11.000 |
13.000 |
11.742 |
12.258 |
8.60 |
|
KG120XP0 |
12.000 |
14.000 |
12.742 |
13.258 |
9.30 |
|
Kg140xp0 |
14.000 |
16.000 |
14.742 |
15.258 |
10.80 |
|
KG160XP0 |
16.000 |
18.000 |
16.742 |
17.258 |
12.30 |
|
Kg180xp0 |
18.000 |
20.000 |
18.742 |
19.258 |
13.70 |
|
Kg200xp0 |
20.000 |
22.000 |
20.742 |
21.258 |
15.80 |
|
Kg250xp0 |
25.000 |
27.000 |
25.742 |
26.258 |
19.50 |
|
KG300XP0 |
30.000 |
32.000 |
30.742 |
31.258 |
23.30 |
|
KG350XP0 |
35.000 |
37.000 |
35.742 |
36.258 |
27.10 |
|
Kg400xp0 |
40.000 |
42.000 |
40.742 |
41.258 |
30.80 |
Industrieboter:Häufig in den gemeinsamen Teilen von Robotern wie Taille, Ellbogen und Handgelenk verwendet. Sie bieten Roboter präzisen Rotationsbewegungen und erfüllen die Anforderungen des schnellen und genauen Betriebs. Gleichzeitig reduzieren sie das Gewicht der Roboter und verbessern ihre Bewegungsflexibilität und Effizienz.
Medizinprodukte:Zum Beispiel im rotierenden Rahmen von CT -Scannern und den gemeinsamen Teilen von chirurgischen Robotern. Ihre Merkmale von hoher Präzision, niedriger Vibration und geringem Rauschen können die strengen Anforderungen von medizinischen Geräten für eine präzise Bewegung und den stabilen Betrieb erfüllen und die Genauigkeit und Sicherheit der medizinischen Diagnose und der chirurgischen Operationen sicherstellen.
Luft- und Raumfahrt:Es spielt eine Rolle bei Flugzeugen Aero-Engines, an Bord von Geräten und verschiedenen Nutzlastausrüstung von Satelliten. Es hilft, das Gesamtgewicht des Flugzeugs zu verringern und erfüllt gleichzeitig die Anforderungen einer hohen Zuverlässigkeit und der langen Lebensdauer der Lager in der Weltraumumgebung.
Werkzeugmaschinenfeld:Es kann auf das Spindelsystem von Werkzeugmaschinen, die Lager- und Axialbelastung während der Hochgeschwindigkeitsdrehung, die Gewährleistung der Maschinengenauigkeit und der Oberflächenqualität sowie zur Verbesserung der Schnitteffizienz und Stabilität von Werkzeugmaschinen angewendet werden.
Optoelektronische und optische Instrumente:Wird in den Fokussierungs- und Zoomenmechanismen von Linsen in optischen Instrumenten wie astronomischen Teleskopen und Mikroskopen sowie den rotierenden Komponenten der Lasermessgeräte verwendet. Es hilft, die genaue Ausrichtung und den stabilen Betrieb optischer Komponenten zu gewährleisten und verbessert die Messgenauigkeit und die Bildgebungsqualität der Instrumente
Adresse
Yaohai Industrial Park, Xinzhan High Tech District, Hefei, China
Tel
