Doppelrichtungschubkugellager

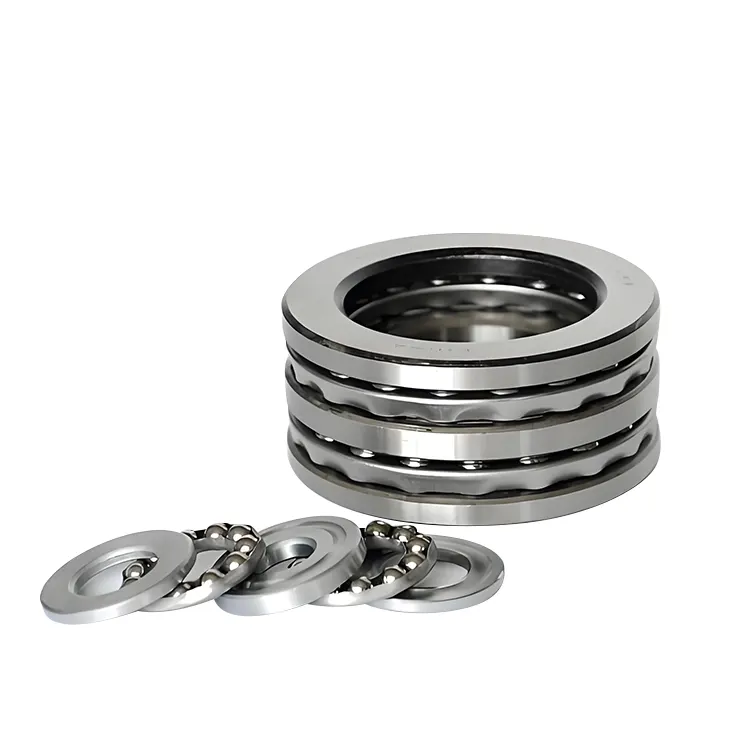

Komel -bidirektionale Druckträgerlager bestehen aus zwei Wellenscheiben, zwei Sitzscheiben und zwei Sätzen Kugel- und Rahmenbaugruppen. Wellenscheiben haben Wellen, Hausscheiben haben Küchen. Zwei Zeilen von Kugeln zwischen den beiden Ladefäden und dem Laden. Diese Ausrüstung wird verwendet, um das Gleichgewicht zwischen Kugeln aufrechtzuerhalten, eine gleichmäßige Kugelverteilung sicherzustellen und Schlupf und Sturz zu verhindern.

Eine doppelte Richtungskugellagerdesign hilft, den axialen Kräften in beide Richtungen zu widerstehen. Dies wird erreicht, indem zwei Side-by-Side-Tracks hin und her kombiniert werden. Diese Methode kann axiale Lasten effektiv gleichzeitig in verschiedene Richtungen anwenden und die Genauigkeit der axialen Position des Strahls sicherstellen.

Parameter (Spezifikation)

Suffixe

P0: Gewöhnliche Toleranz, die am häufigsten verwendete Toleranzqualität für Schubkugellager. Es ist für allgemeine industrielle Anwendungsszenarien geeignet und wird in den meisten gewöhnlichen mechanischen Geräten verwendet, um die Grundgenauigkeitsanforderungen zu erfüllen.

P6: Eine Stufe höher als P0, die normalerweise für Geräte mit bestimmten Anforderungen an die Rotationsgenauigkeit verwendet wird, wie z. B. das Vorschubsystem von Werkzeugmaschinen usw., wodurch der Betrieb der Geräte stabiler und die Vibrationen und Rauschen reduziert werden kann.

P5: Die Genauigkeit ist höher als P6 und wird häufig in mechanischen Geräten mit hoher Präzision verwendet, wie z.

C1: Zeigt an, dass die radiale Räumung des Lagers kleiner ist als die gewöhnliche Gruppe, die für Anlässe mit strengen Anforderungen an Freigabe und enger Anpassung geeignet ist, wie beispielsweise einige hochpräzise Spindelsysteme.

C2: Die Freigabe ist kleiner als die gewöhnliche Gruppe, aber größer als die C1 -Gruppe und wird in einigen Anwendungsszenarien mit bestimmten Freigabebeschränkungen verwendet, jedoch nicht so streng wie C1.

C3: Die Freigabe ist größer als die gewöhnliche Gruppe. Es wird häufig in Situationen verwendet, in denen sich das Lager aufgrund der Temperaturanstieg während des Betriebs erheblich ändert. Es kann vermeiden, dass das Lager aufgrund der thermischen Ausdehnung stecken bleibt.

M: zeigt an, dass das Käfigmaterial Messing ist. Messingkäfige haben eine gute Festigkeits- und Verschleißfestigkeit und eignen sich für Arbeitsbedingungen mit hohen Geschwindigkeiten und mittleren Lasten.

F: Zeigt Stahlmaskenkäfige an, rollende Elemente geführt

TN: Zeigt normalerweise Nylonkäfige an. Nylonkäfige sind leicht an Gewicht, gut in der Selbstharmisierung und geringen Rauschen. Sie sind für Hochgeschwindigkeitsschubkugellager geeignet.

Anwendung

Werkzeugmaschinenindustrie: häufig in den Spindelkomponenten von Werkzeugmaschinen wie der Spindel einer horizontalen Drehmaschine verwendet, die der axialen Schneidkraft aus dem Werkstück standhalten kann, wodurch die axiale Positionierungsgenauigkeit der Spindel und die Verarbeitungsgenauigkeit sichergestellt wird.

Metallurgische Ausrüstung: In einigen Geräten in der metallurgischen Industrie wie der Kristallisator -Schwingungsvorrichtung einer kontinuierlichen Gussmaschine werden bidirektionale Schubkugellager verwendet, um der axialen Kraft der vibrierenden Komponenten zu standzuhalten und den stabilen Betrieb der Ausrüstung zu gewährleisten.

Reduzierer: In einigen Reduzierern, insbesondere in Situationen, in denen bidirektionale axiale Lasten getragen werden müssen, werden bidirektionale Schubkugellager verwendet, um die Getriebewelle zu stützen, das Drehmoment zu übertragen und die axiale Kraft zu widerstehen.

Automobilindustrie: Zum Beispiel kann bei der Getriebe eines Autos bidirektionale Schubkugellager verwendet werden, um einige Zahnradwellen mit großen axialen Kräften zu unterstützen, um die korrekte Machung und die Getriebeeffizienz der Zahnräder zu gewährleisten.
