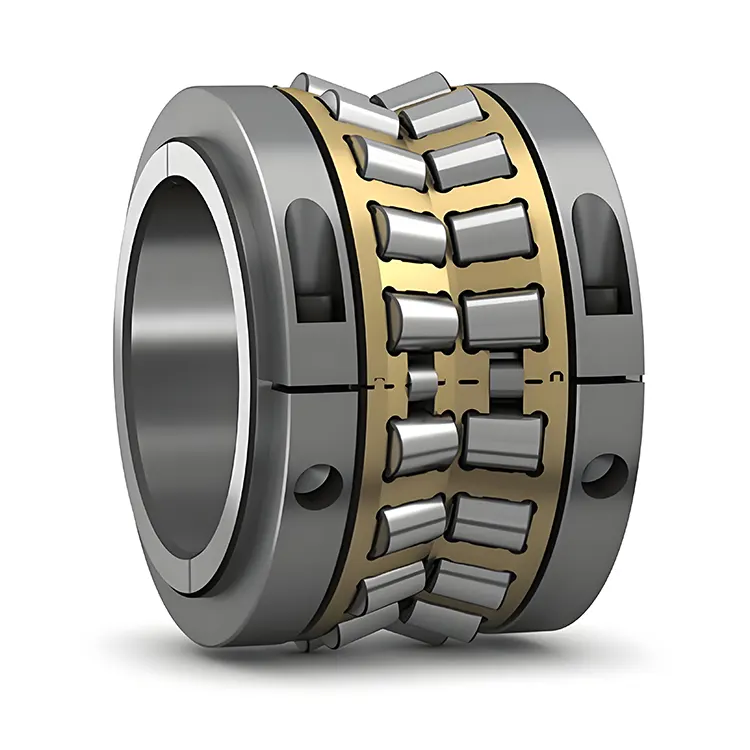

Split Taper Walzenlager

Das bemerkenswerte Merkmal des von Komel erzeugten Split -Taper -Rollenlagers ist, dass ihre Lagerringe (innerer Ring und Außenring) axial in zwei Hälften aufgeteilt werden können. Diese einzigartige Struktur bricht die integrale Form traditioneller sich verjüngter Rollenlager und erleichtert den Installations- und Demontageprozess erheblich. Während der Installation müssen im Gegensatz zu herkömmlichen Lagern die Welle oder andere komplexe Komponenten nicht axial bewegen. Stattdessen müssen nur die beiden Hälften des Lagers auf der Welle bzw. das Lagergehäuse installiert werden, und dann werden sie durch eine bestimmte Verbindungsmethode (z. B. Bolzenanschluss usw.) zu einem vollständigen Lager kombiniert.

Verjüngende Walzen: Verjüngende Walzen werden als Rollelemente verwendet. Die sich verjüngenden Walzen haben einen Linienkontakt mit den Rennen der inneren und äußeren Ringe. Diese Kontaktmethode ermöglicht das Lager, den Druck beim Lager der Last effektiver zu verteilen, wodurch eine hohe Tragfähigkeit aufweist. Die Anzahl und Größe der Walzen ist rational entsprechend den Spezifikationen des Lageres und den Anforderungen an die Anwendungsanforderungen für die Erfüllung der Lastanforderungen unter verschiedenen Arbeitsbedingungen ausgelegt.

Käfig: Normalerweise ist ein Käfig ausgestattet, und seine Funktion besteht darin, die sich verjüngenden Rollen gleichmäßig zu trennen und sie so zu führen, dass sie auf den Rennen richtig rollen. Die Materialien des Käfigs umfassen im Allgemeinen gestempelte Stahl, bearbeitete Messing- oder technische Kunststoffe usw. Verschiedene Materialien sind für verschiedene Arbeitsumgebungen und Arbeitsbedingungen geeignet. Zum Beispiel hat der bearbeitete Messingkäfig eine gute Verschleißfestigkeit und -stärke und ist für Anlässe mit schweren Lasten und Hochgeschwindigkeitsbetrieb geeignet. Der gestempelte Stahlkäfig hat niedrigere Kosten und eignet sich für allgemeine Arbeitsbedingungen. Wenn das geteilte sich verjüngende Rollenlager in Betrieb ist, trägt sie hauptsächlich radiale Lasten und axiale Lasten in eine bestimmte Richtung. Beim Tragen der radialen Last rollen die sich verjüngenden Walzen auf den Rassen der inneren und äußeren Ringe und übertragen die radiale Kraft auf das Lagergehäuse. Beim Tragen der axialen Last ermöglicht der Kontaktwinkel zwischen den Rollen und den Rassen die axiale Kraft, die durch das Lager effektiv getragen und übertragen werden kann. Aufgrund seiner geteilten Struktur kann sich selbst bei einem gewissen Grad an Fehlausrichtung oder Installationsfehlern im Schaltsystem diese Änderung durch geringfügige Anpassungen an der geteilten Oberfläche an die Auswirkungen der Fehlausrichtung anpassen und den normalen Betrieb des Lagers ausgleichen.

Parameter (Spezifikation)

Suffixe

MA:Es zeigt einen bearbeiteten Messingkäfig an, der vom Außenring geleitet wird. Diese Art von Käfig hat eine gute Festigkeits- und Verschleißfestigkeit und eignet sich für einige Gelegenheiten mit hohen Anforderungen an die Lagerleistung. Die Leitmethode des Außenrings kann den Käfig während des Betriebs stabiler machen, was dazu beiträgt, die Rotationsgenauigkeit und die Lebensdauer des Lagers zu verbessern.

TVPA:Es repräsentiert einen festen Käfig vom Fenster aus Glasfaserverstärkungspoly-Amid, der vom Außenring geleitet wird. Das Glasfaserverstärkungs-Amid-Material hat die Vorteile des leichten Gewichts, einer guten Selbstschmutzung und der Korrosionsbeständigkeit. Es kann unter harten Arbeitsbedingungen wie hoher Geschwindigkeit und hoher Temperatur eine gute Leistung aufrechterhalten. Das strukturelle Design des festen Käfigs vom Fenster kann die Rollelemente effektiv leiten, die Reibung und Kollision zwischen den Rollelementen verringern und die Betriebseffizienz des Lagers verbessern.

Anwendung

Bergbaumaschinerie:Geräte wie Brecher und Ballmühlen erzeugen während des Betriebs starke Auswirkungen und Schwingungen, und die Lasten sind relativ groß. Splitige, sich verjüngende Rollenlager können den Lasten unter solch rauen Arbeitsbedingungen standhalten, um den stabilen Betrieb der Ausrüstung zu gewährleisten.

Metallurgische Ausrüstung: In metallurgischen Geräten wie Hochöfen und Rollmühlen müssen die Lager in Umgebungen mit hohen Temperaturen, schweren Lasten und einer großen Menge Staub betrieben werden. Aufgrund ihrer hervorragenden Leistung kann geteilte, sich verjüngende Rollenlager diese anspruchsvollen Anforderungen erfüllen und eine zuverlässige Garantie für die kontinuierliche Produktion von metallurgischen Geräten bieten.

Hochleistungsfahrzeuge:Für die Achsen Teile großer LKWs, Baufahrzeuge und anderer schwerer Fahrzeuge sind hohe Anforderungen an die tragende Kapazität und Zuverlässigkeit der Lager. Splitige, sich verjüngende Rollenlager können während des Fahrverfahrens der Fahrzeuge verschiedene Lasten effektiv standhalten, wodurch die betriebliche Sicherheit und Zuverlässigkeit der Fahrzeuge verbessert wird.

Industrieübertragungsausrüstung:In einigen großen industriellen Übertragungsgeräten wie Reduzierern und Getriebe werden auch geteilte, sich verjüngende Rollenlager häufig verwendet, um das Schaltsystem zu unterstützen und Strom zu übertragen.
